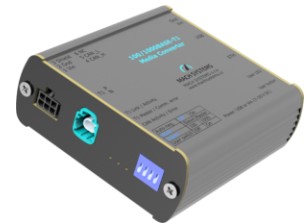

100 /1000BASE-T1 メディア コンバータ H-MTD は、 1000BASE-T1 と 1000BASE-T （ギガビット イーサネット）、または 100BASE-T1 と 100BASE-TX （ファスト イーサネット） ネットワーク間の全二重物理層変換を実現し、ローゼンバーガー機能を備えています。 H-MTD および RJ-45 コネクタ。通信速度とマスター/スレーブ設定は、リンク パートナーと自動ネゴシエーションすることも、ユーザーが手動で設定することもできます。USB ポート （VCP） を使用して、デバイスのステータスを読み取り、ポート診断を行うことができます。USB-CAN（/FD）インターフェースとしても使用可能です。 ◆ハイライト
・車載イーサネットから標準イーサネットへの変換
・1000BASE-T1および100BASE-T1のサポート
・100/1000Mビット全二重通信
・速度の自動ネゴシエーションまたは手動選択
・マスター/スレーブの自動ネゴシエーションまたは手動選択
・IEEE およびレガシー モード
・T1 ポートの自動極性検出
・フレームジェネレータモード
・設定、ステータス、ポート診断用の USB
・無料のPCアプリケーション
・USB to CAN（/FD）インターフェースとして使用可能
・USB または外部電源
・アルミニウム筐体
・DINレール取付可能
◆特徴
・ポートステータスの読み取り: リンク、速度、マスター/スレーブ、信号品質、挿入およびリターンロス
・コンバータ設定の上書き: 自動ネゴシエーション、速度、IEEE/レガシー モード
・ケーブルテストを実行する
・メディア コンバータを USB-CAN（/FD） インターフェイスとして使用: CAN チャネルの設定、CAN および CAN FD フレームの送受信
メディア コンバータは、フレーム ジェネレータ、ケーブル診断などの高度な機能を提供するだけでなく、メディア変換機能と同時に USB - CAN（/FD） インターフェイスとして使用する可能性もあります。USB または CAN（/FD） を介したオープン通信プロトコルにより、ステータス情報の読み取りとポート パラメータの設定が可能となり、コンバータをあらゆるシステムに簡単に統合できます。ユーザーはプログラムでデバイスを構成できます。機器の状態の可視化、パラメータの設定、高度な機能を使用するためのPCアプリケーションを無料で利用できます。
メディア コンバータは、100BASE-T1/1000BASE-T1 ECU またはネットワークをコンピュータまたはラップトップに接続するための理想的なツールです。内蔵ステータスLEDとディップスイッチにより、PCなしでコンバータを簡単に使用できます。
◆仕様・ メディア変換 1000BASE-T1 ～ 1000BASE-T1、100BASE-T1 ～ 100BASE-TX
・ 構成 速度: 100 / 1000 / オートネゴシエーション
・ モード: マスター / スレーブ / オートネゴシエーション
・ フレームジェネレーター: オン / オフ
・ リンクモード: IEEE / レガシー
・ チャンネル 車載イーサネット: 1000BASE-T1 （IEEE 802.3bp） または 100BASE-T1 （IEEE 802.3bw）
・ イーサネット: 1000BASE-T （IEEE 802.3ab - ギガビット イーサネット） または 100BASE-TX （IEEE 802.3u - ファスト イーサネット）
・ CAN: CAN-HS CAN FD サポート付きチャンネル （ISO 11898-1:2015; CAN2.0A/B; ISO CAN FD）
・ USB: USB 2.0 CDC
・ 統合 USB VCP または CAN（/FD） 経由のオープン通信プロトコルにより、ポート パラメータの設定
、・ ポート ステータスの読み取り、ケーブル診断の実行が可能
・ USB-CAN（/FD）インターフェース
デバイスを USB-CAN または USB-CAN FD インターフェイス （
USB VCP 経由のオープン通信プロトコル） として使用する可能性 - 同時にメディア変換機能も 利用可能
・ パソコンアプリケーション
ステータス情報の読み取り、コンバータの設定、ケーブル診断の実行、USB-CAN（/FD） 機能の 使用を行うための無料の PC アプリケーション
・ 電源 USB、外部 7 ～ 30 V DC （極性およびサージ保護）、2 ピンまたは 6 ピン端子台経由
・ コネクタ：000BASE-T1: Rosenberger H-MTD
・ 1000BASE-T: RJ-45
・ CAN バスおよび電源: 6 ピン端子台 （Molex Micro-Fit）
・ : 2 ピン端子台 （TE）
・ USB 2.0: USB Type-C
・ 寸法 84×82×33mm
・ 動作温度 -20～70℃
・ 配置 テーブル（粘着パッド付属）
・ DINレールマウント（ブラケットは別売り）

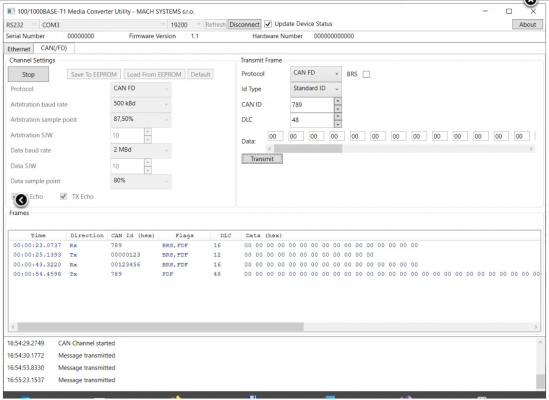

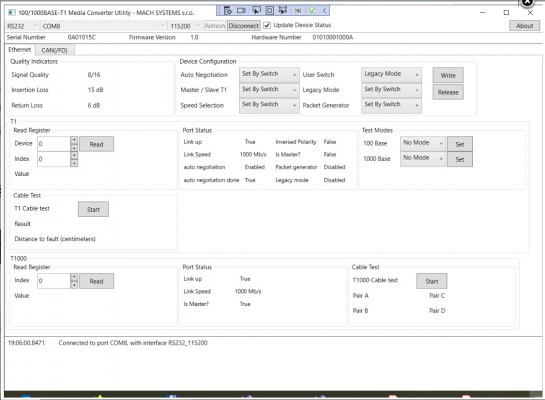

・ 無料PCアプリ100 /1000BASE-T1 Media Converter PC アプリケーションは無料で提供されます。
このアプリケーションは Microsoft Windows で使用でき、.NET Framework を使用します。
統合用の通信プロトコル
オープン通信プロトコルを使用して、USB または CAN（/FD） 経由でメディアコンバータにアクセスできます。このプロトコルにより、リモートでステータスを読み取り、T1 ポートと標準イーサネット ポートの両方を設定したり、デバイスを USB-CAN（FD） インターフェイスとして使用したりすることができます。
