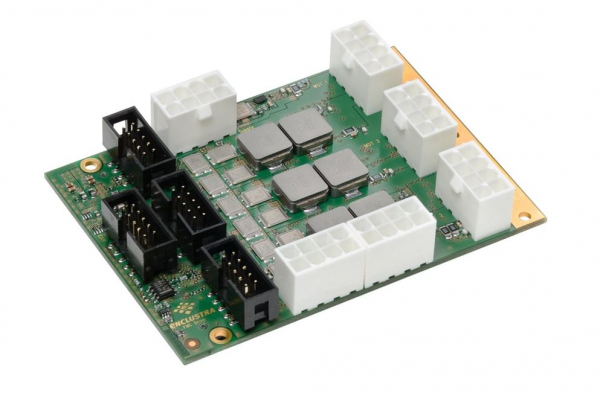

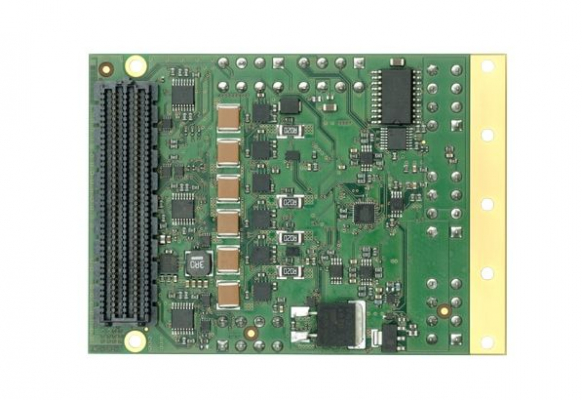

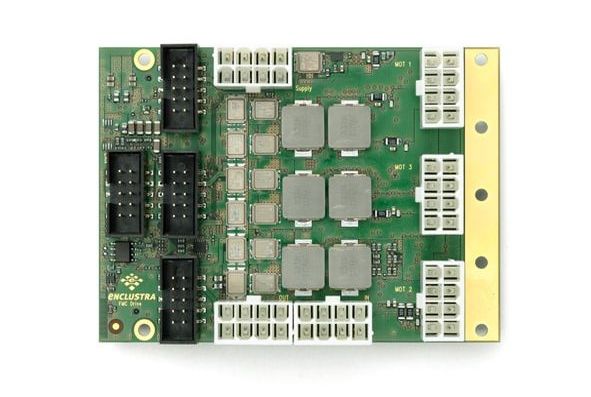

◆製品概要規格：FMC（LPC）
電力段：6×MOSFETハーフブリッジ（各9 A）／ブレーキチョッパ内蔵
駆動クラス：最大18 A＠42 V（構成・放熱による）
対応モータ：3×DC／2×BLDC／1×ステッパ
スイッチング：最大約200 kHzのPWMに対応
計測・フィードバック：電流センス、エンコーダ／ホール入力
産業I/O：CANトランシーバ、30 Vクラスのセンサ入力／アクチュエータ出力、GPIO
代表的な接続先：Enclustra Mercury+ PE1／Mars PM3などFMCスロット搭載ベースボード
サイズ：FMCカードフォームファクタ（LPC）
ポイント：電力段・計測・保護・産業I/OをFMC-DR2一枚に集約。FMC-DR2＋FPGA SoM＋ベースボードの最小構成で、専用ドライブPCBなしに短期間で立ち上げできます。
◆詳細仕様電力・駆動
・ 3相BLDC／双方向DC駆動に対応する6×ハーフブリッジ構成
・ 9 A/ハーフブリッジの電流ハンドリング設計（ピークは熱設計に依存）
・ ブレーキチョッパ内蔵、再生電力の吸収をサポート
・ 推奨DCバス：～42 Vクラス（システム構成により設定）
・ 約200 kHzまでのPWMスイッチング
計測・保護
・ 電流センス（相電流／直流電流の計測構成に対応）
・ エンコーダ／ホールセンサ入力（速度・位置の高応答制御に対応）
・ 過電流／過熱等の保護回路（構成に依存）
産業I/O・通信
・ CANトランシーバ（車載・産業用途の制御連携）
・ 30 VクラスI/O（センサ入力・アクチュエータ出力）
汎用GPIO
・ メカニカル・インターフェース
・ FMC（LPC）コネクタでFPGA/SoCベースボードへ接続
・ EnclustraおよびサードパーティのFMC対応ベースボードと互換
筐体・放熱はシステム要件に応じて設計
◆システム構成と適用例最小構成：FMC-DR2 ＋ FMCスロット搭載FPGA/SoCベースボード（例：Mercury+ PE1／Mars PM3）
用途例：ロボット関節、AGV/AMR、産業機械のサーボ置換、半導体製造装置、位置決めステージ、試験装置、研究開発
◆Universal Drive Controller（UDC）との連携
FMC-DR2は、EnclustraのUniversal Drive Controller（UDC）IPコアと組み合わせることで、最大8軸の位置・速度・電流制御、200 kHz級の制御レート、PID×最大4ループ/軸、BLDCのFOCやステッパのマイクロステップ等を活用可能です。UDCにより追加の外付けドライブコントローラICが不要となり、FPGA内で高応答・低ジッタ制御を実現します。
◆評価／キット構成例
Intel系：Mercury SA1 SoCモジュール＋Mercury+ PE1-200/300/400ベースボード＋FMC-DR2＋BLDCモータ（Maxon MRエンコーダ付）＋UDC評価ライセンス
AMD系：Mars ZX3 SoCモジュール＋Mars PM3ベースボード＋FMC-DR2＋BLDCモータ＋UDC評価ライセンス
提供物：リファレンスデザイン、設定ガイド、短時間のテクニカルサポート（構成により異なる）
◆導入メリット
・ カスタム基板レス：電力段～I/Oを搭載済み、即座に駆動検証へ
・ 高速制御：FPGA実装により200 kHz級のPWM・制御ループ、多軸展開に対応
・ 手戻り削減：UDCのリファレンスと詳細ログで素早くチューニング
