IOM6 ADIO

Share to Facebook Share to Twitter Share to Google Plus

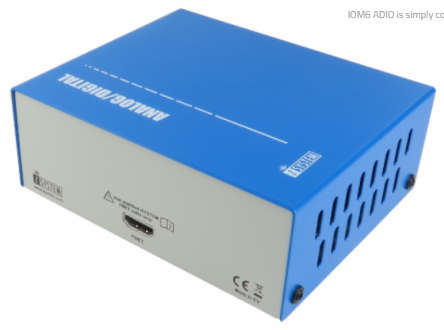

IOM6 ADIOアクセサリは、iC5700 BlueBoxオンチップアナライザのフリーFNetポートに簡単に接続して、システムソフトウェア間の遅延を視覚化することができます。
システムバスと組み込みソフトウェアの実行との関係は、開発、システムインテグレーション、テストの間にますます重要になってきています。この分周器をブリッジするために、アナログ信号とデジタル信号をキャプチャして、マイクロコントローラのコード実行ドメインと並行して表示することができます。

仕 様

〈消費電力〉
・ 3W
〈動作温度〉
・ 10℃〜40℃
〈寸法
・ 100×125×55mm

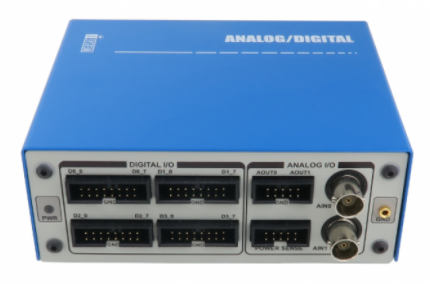

〈デジタルI / Oチャネル〉
・ 32、入力または出力として8ビットバンクで設定可能
・ 動作電圧1.66V - 5.4V *最大100Mhzのサンプリングレート

〈アナログ入力チャンネル〉
・ 2 x 12ビット、±5.0V DC
・ 入力インピーダンス530kΩ/ 8pF
・ 最大サンプリングレート12MHz

〈アナログ出力チャネル〉
・ 2 x 12ビット、±5.0V DC
・ セトリング時間250ns
・ 出力駆動能力:35mAおよび30pFの負荷
