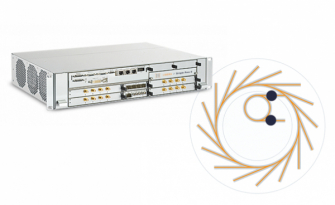

シングルパス位置測定「Libera Single Pass E」販売開始

Share to Facebook Share to Twitter Share to Google Plus
2021年12月16日、ポジティブワン株式会社(本社:東京都渋谷区)は、Instrumentation Technologies Company(i-tech:本社・スロベニア)は、シングルパス位置測定「Libera Single Pass E」の販売を開始いたします。

◆Libera Single Pass Eの利点
・ アナログおよびリアルタイムのデジタル信号処理と高レベルのソフトウェア
・ 入力信号の内部位相調整
・ 1つのシャーシに最大4つのビームプロセッサ
・ あらゆる制御システムに簡単に統合可能

◆Libera Single Pass Eのデータプロセッシング
Libera Single Pass Eの信号処理チェーンは、アナログ信号処理、高速ADCでのデジタル化、およびデジタル信号処理で構成されています。次のビームモードを処理が可能

・ シングルバンチモード
・ バンチトレインモード
・ CW -連続波
・ さまざまな束の構造

データ処理は、外部トリガー信号で開始されます。検出器からの短い信号は、最初にアナログボード上のバンドパスフィルターによって延長されます(フィルターは加速器パラメーターに関連して設計されています)。さらなる信号処理は、特定のビームモードの処理ウィンドウを定義するさまざまなパラメータによって定義されます。

信号エネルギーは、処理ウィンドウによって定義された信号から計算されます。4つの振幅すべてを計算した後、XとYの式を使用して位置を計算します。位置の計算には、次の4つのオプションを使用できます。

・ 直交ピックアップ方向(一次方程式、多項式-3次)
・ 斜めのピックアップ方向(一次方程式、多項式-3次)

より長いビーム構造の場合、適切な信号ウィンドウに基づいて、同様のデータ処理が使用されます。データ計算は外部トリガーで開始され、バンチ構造が終了すると自動的に停止します。間引きされたデータのバッチは、制御システムで利用できます。CW動作の場合、ユニットは間引きされたビーム位置データを継続的に処理して出力します。この場合、外部低周波基準トリガー信号を提供する必要があります。

◆インタフェース
1.広範な通信インターフェースを備えたIntelATOM COM Express: FPGAとPCIeインターフェースに基づく強力なパーソナルコンピューターは、低遅延制御アルゴリズム、リアルタイムデータ処理、および専用のRFシステム診断ツールを実装するための優れたリソースを提供します。
2.最大4つのRF取得モジュール:システムは4つの衛星モジュールを持つように構成されており、それぞれが4つのRF入力を処理できます。各ボードの1つのチャネルは、測定用のRF基準信号として使用されます。
3. GDXモジュール(オプション):主に高速シリアルデータストリーミングを目的としています。データストリーミングの標準ソリューションとして、単方向ギガビットイーサネット接続が提供されます。このモジュールは、信号処理のさらなる開発とアプリケーション開発のためのリソースを備えた遊び場でもあります。
4. EvRXタイミングモジュール:トリガー、インターロック、および同期の目的で使用される高速信号インターフェース。

◆リベラシングルパスEパフォーマンス
・ シングルバンチ:um範囲(データ処理要件に応じて)
・ より長い束構造:<1 um(間引き率に応じて)
・ CW操作:<1 um(間引き率に応じて)

◆LIBERAシングルパスEパラメータ
・ 入力チャンネル数(測定):16(Libera Single Pass E 4/4)/ 4チャンネル/モジュール
・ ADC分解能:16ビット
・ ADCサンプリングクロック周波数:最大160MHz

◆Instrumentation Technologiesについて
Liberaの装置は、Instrumentation Technologies Companyによって開発・製造されています。1998 年に設立された同社は、ガレージベースのスタートアップから、Libera および Red Pitaya 製品で知られる確立された企業へと成長し、バイオセンサー、計測器、プロセス制御のためのセンターオブエクセレンス (COBIK) を立ち上げました。

アクセラレータコミュニティでは、Libera(リベラ)として知られています。技術革新、品質、信頼性、すべてにおいて、優れていると評価されています。Libera製品は、ハードウェアと ソフトウェアを強力な測定器に変えて 様々なビームパラメータを測定します。これらの測定は、粒子加速器の性能を最適化するためにフィードバックループで使用されます。加速器によってニーズは異なります。しかし、Liberaの装置は再構成可能でモジュール化されているため、様々なエンドユーザーの要求に対応することができます。
