重要なネットワークシステムでは、テストやフォレンジックの目的で、ネットワーク通信をフレームレベルで分析できることが不可欠です。さらに、この分析の有効性は、フレームを共通の時間参照と相関するインフラストラクチャの機能によって制約されます。そのために、分析対象のネットワークと同じPTPタイミング基準を使用して、通常のイーサネットおよび高可用性イーサネットトラフィックを検査、タイムスタンプ、記録できるデバイスである、RELY-RECを開発しました。例えば、電気セクターの通信の重要な性質のために、RELY-RECCは、HSR、PRPおよびPTPの併用がオペレータに新たな挑戦を生み出した現代のIEC 61850デジタル変電所のトラフィックを分析するためにとりわけ設計されたオールインワンソリューションである。このデバイスは、変電所の他の機器で共有されている可能性があるIEEE 1588-2008 PTPv2インフラストラクチャと同期されています。

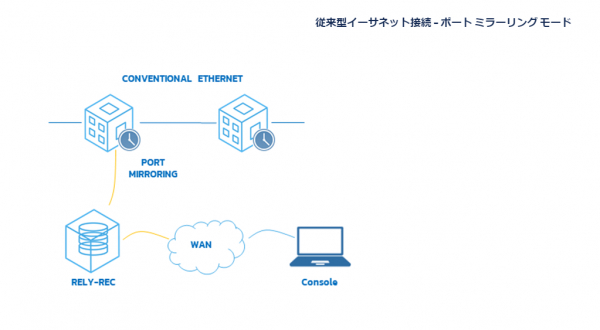

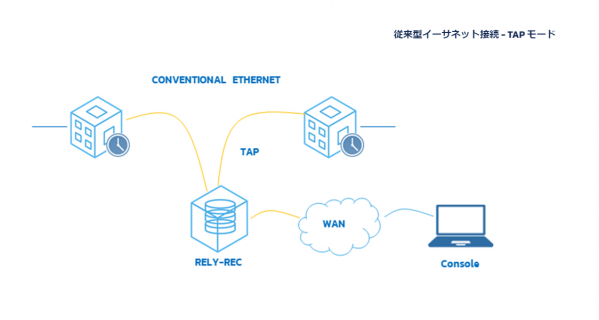

◆通信・ TAP またはポート ミラーリング接続用に 10/100/1000Base-TX イーサネット銅線または 100Base-FX/1000Base-X ファイバ用の 2 x SFP ケージ
・ 拡張接続用の10/100/1000Base-TXイーサネット銅または100Base-FX/1000Base-Xファイバ用の1 x SFPケージ（代替PTPソース、モドバス/S7/MQTT接続など）
・ コンソール管理用および記録データへのノンストップリモートアクセス用の1 x 10/100/1000Base-TXイーサネット銅ポート

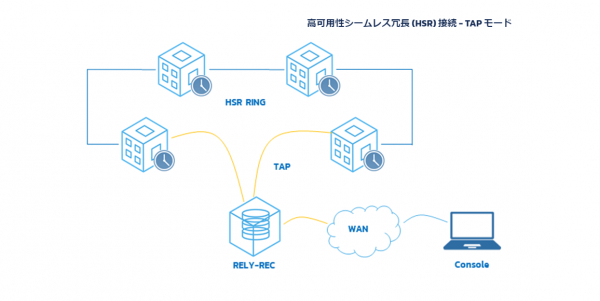

・ IEC 62439-3 v3第5項「高可用性シームレス冗長（HSR）」
・ IEC 62439-3 v3第4項「並列冗長プロトコル（PRP）」
◆同期
・ IEEE 1588-2008 PTPv2
・ 動作モード:透明時計、普通クロック
・ プロファイル: デフォルト、電源、IEC 61850-9-3、AS

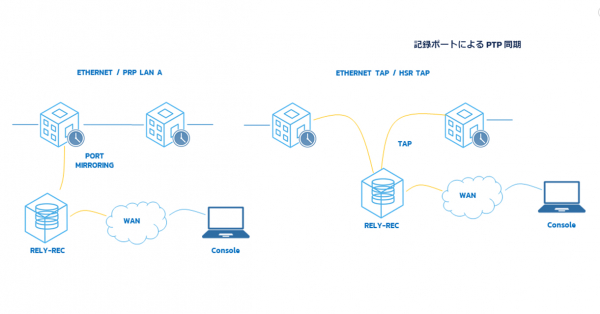

・ タイムスタンプ付き参照用のオプションの PTP ソース:
・ 外部 PTP マスター専用ポート
・ NTP 構成可能
・ 内部参照
◆その他のインターフェイス
・ 1 x RS485 ポート
・ 2×USBタイプAポート
・ 1 x パルス/秒 （PPS） SMA 出力
・ 1×センサー拡張モジュール（オプション）
◆処理能力
・ 同時読み取り/書き込みデータ操作がサポート
・ 工業用温度グレードの大容量SSDディスク
・ ログ データ ファイルへのリモート アクセス設定および標準形式（PCAP）
以下に基づいてトリガーを実行します。・ 直接入出力信号および Modbus/S7/MQTT 変数
・ パケットモニタ（IEC 61850: SMV イベント、グース・メッセージ・イベント、PTP イベント）
・ フィルタリング（セクタで使用される標準のフィルタリング形式に基づく）

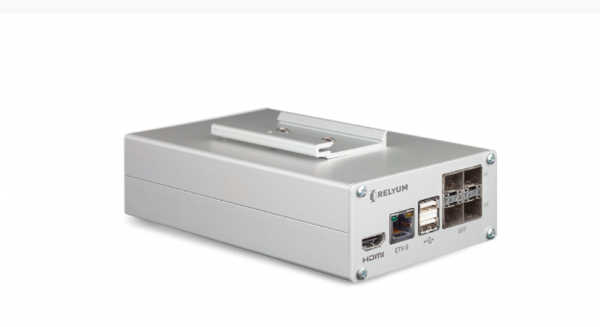

◆堅牢なデバイス
・ ファンレスデザイン
・ フルメタルエンクロージャ
・ 冗長電源:6VDC~30 VDC
・ 動作温度:-40°C~+70°C
・ 保管温度:-40°C~+85°C
・ オプションのマウント: DINレール
◆構成と管理
・ 専用イーサネット・サービス・ポート
・ SNMPv3、SSH
・ Web ベースの HTML5-GUI アクセス/構成:
・ HTTP（S） 経由でアクセス可能
・ 構成プロファイルとファームウェアの更新
・ リアルタイムネットワーク監視
◆センサーモジュール（オプション）最適なデバイスを提供する、多数の構成が可能な柔軟なプラットフォームです。この柔軟性は、エネルギーおよび産業部門の最も多様なアプリケーションをカバーするオプションのプラグ可能モジュールによって達成されます。センサーモジュールは、環境と対話するために、業界で一般的に使用される幅広い入出力信号を単一のボードに提供するように設計されています。このモジュールで使用できる入力と出力は次のとおりです。
・ 3×デジタル入力:絶縁された0-24 VDC
・ 1×アナログ入力:4-20 mA
・ 1×電位フリーリレー出力250 VAC最大
・ 1×3線式RTD（PT100）温度センサーインタフェース
・ 1×熱電対タイプKセンサーインタフェース
・ 1×統合電子圧電（IEPE）加速度計入力
・ 1 x RS422 （オプション）
・ 1 x RS485 + 1 x RS232 （オプション）
・ 入出力スイッチボードの容量を拡張するために、使用されていないスロットの1つに2つ目のセンサーモジュールを接続することが可能
