特 徴
・ 最大のプロセッサー性能とデータ処理能力 3,5lのボリューム
・ 測定データのディストリビューションとシステムのクラスタリング用の10 Gbイーサネット
・ IEEE Std 802.1ASアドオンに基づく時間同期
・ 拡張動作温度範囲
・ スタック可能なシステム
・ タギング、トリガ用のGPIOパネル
・ 設定、サービスのためのCFast-Slot
・ COREアドオン：STORAGE - データロギングのための変更可能なメモリユニット
・ COREアドオン：MI - PCIeカードのアドオン
仕 様
〈プロセッサとメインメモリ〉
・ インテル®Core™i7-5700EQ（4x 2,6 GHz）
・ 16 GB RAM
・ 512（128）GB M.2 SSD
〈インターフェイス〉
・ 最大帯域幅を備えたシステムレベルで簡単にネットワーク接続できる2x RJ45 10GbE（データバックボーン）
・ 6x RJ45 1GbE、ハードウェアタイムスタンプ付き4倍
・ DisplayPort
・ SFF-8088（外部ロック可能コネクタ）を介して2x SATA 6G
・ 4x USB 3.0ホスト/ 1x USB 3.0クライアント
・ M.2大容量記憶装置インタフェース（内部）
・ 外部アクセス可能なCFastマスストレージインターフェイス
・ SYSCTRL（点火イン、クランプ15、制御のためのCAN-Bus - ハウスキーピングコントローラから）
・ GPIO（4x In、4x Out-ca。1A HighSide、12V電源）
・ WLAN 802.11 a / b / g / n
・ GPS（位置と時間）
・ 例えばLTE / UMTSの艦隊管理の要求に応じて
・ マイクロホン入力、例えば測定トリガーへのメッセージ用
・ ヘッドフォン出力
〈アドオン〉
・ アドオン：STORAGE
最大16 TBの容量を持つ22 mmフラットメモリカートリッジの準備
・ アドオンMI SPC
2x x8-PCIe 3.0 PCIexpressカード
〈時間同期〉
アドオン：IEEE Std 802.1AS＆GPS
〈ソフトウェアのサポート〉
・ 64ビットWindows 7 Professional
・ Linux 64Bit（特殊アプリケーションプロファイル用）
その他のOS
・ ハイエンドADASフレームワーク
・ AVETOツールチェーンおよびサードパーティのフレームワーク用のアプリケーション
〈電源〉
・ 12V、24V /クランキング、6,5Vまで車に保存
・ 消費電力範囲は約 セットアップおよびパフォーマンスレベルに応じて40Wおよび120W
〈動作温度範囲〉
・ 閉じたフィン付きヒートシンクでアクティブに冷却
・ 標準的な性能（@ 2,2GHz）：-25°C〜+ 70°C
・ 性能低下時の要求に応じて：-40〜+ 80℃
利用説明
〈ハイパフォーマンスコンピューティングユニット〉
・ 第5世代インテル®Core™を搭載したクアッドコアプロセッサ
〈データストリームの記録と処理〉
・ 恒久データスループット> 1GByte / s可能
〈堅牢でコンパクトなハードウェアプラットフォーム〉
・ 厳しい環境や限られたスペースに合わせて設計
・ 莫大なI / O帯域幅 2×10ギガビットイーサネット、6×1GbE、USB 3.0、GPIO、SATA
〈時間同期オプション〉
プラットフォーム
・ 内部：イーサネットインターフェイスはハードウェアタイムスタンプ付きクロスプラットフォーム：IEEE 802.1AS / IEEE 1588経由のイーサネットTimeSync
パッケージ

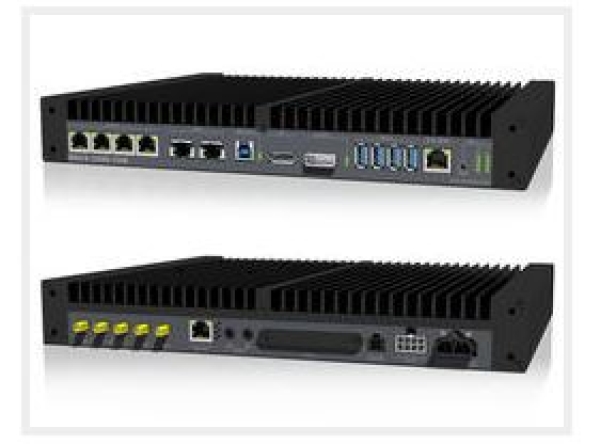

◆BRICK CORE COM5700EQ：高性能組み込み通信ユニット
・ ベース：インテル®Core™i7-5700EQ（4x2.60GHz）、16GB RAM、512GB M.2 SSD、
・ 電源電圧：12 / 24V DC
・ インターフェース：2xRJ45 10GbE、6x RJ45 1GbE、ディスプレイポート、SFX-8088上の2xSATA、
・ 4x USB3.0ホスト、1x USB3.0クライアント、SYSCTRL、4xGPIおよび4x GPO、GPS、CFastSlot、
・ WLAN 802.11 a / b / g / n、4G LTEモジュール
・ OS：組み込みシステム向けWindows®7 Professional 64ビットプリインストール、
・ 動作温度：-25〜70℃、
・ パッケージ内容：2xWLANアンテナ、1xGPSアンテナ、PWRケーブル、SYSCTRLCable、
・ GPIOケーブル、110V〜230V電源
