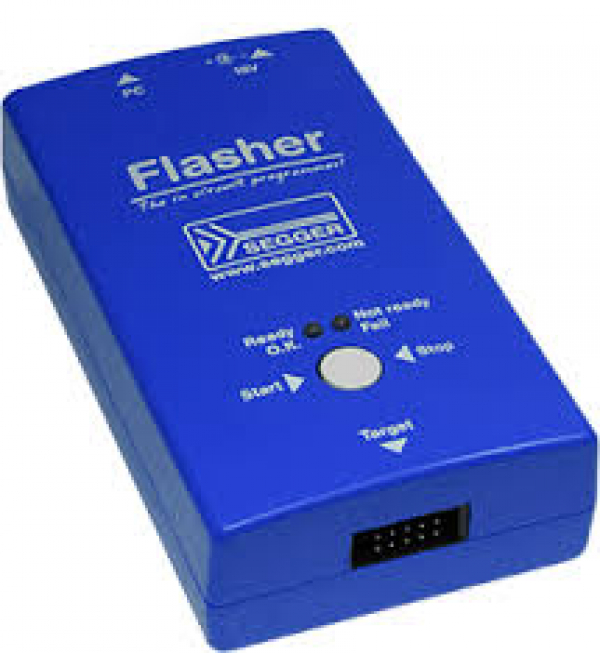

概 要
・ M16C、M32C、R8C、R32C、M38000、およびST9シリーズのフラッシュ・プログラマ
・ 小型でコンパクトなハウジング
・ 使いやすいWindowsプログラム
・ 無料アップデート
・ シリアル（ターゲット）プログラミングがサポートされています
・ プログラミング/検証/リードバックサポート
・ ターゲットプログラムを格納する2MByteの内部フラッシュメモリ
・ 高速プログラミング：プログラミングと検証のために10 MHz M16Cターゲットを搭載したシリアルモードで256 KBで17秒
仕 様
FLASHERからターゲットシステムまでのクロック同期式インタフェースは、10ピンデュアルインラインピンコネクタに接続する必要があります
（ピン1はコネクタの左上にあります）。
1 VCCS ターゲットの正の電源電圧、入力3.0 .. 5.5Vインタフェースに供給
2 BUSY ターゲットCPUビジー信号出力、内部3.3VにプルアップされたFLASHER入力
3 SCLK ターゲットCPUシリアルクロック（入力）、FLASHER出力、CMOSドライバ、220オーム
4 RxD ターゲットCPUシリアルデータ入力、FLASHER出力、CMOSドライバ、220オーム
5 CE ターゲットCPUのチップイネーブル信号、FLASHER入力/出力
6 EPM ターゲットCPUのEPM信号、FLASHER入力/出力
7 GND 共通信号グランド
8 RESET ターゲットシステムのRESET信号、FLASHER出力、CMOSドライバ、220オーム
9 CNVss ターゲットCPUのCNVss信号、FLASHERアナログ出力
10 TxD ターゲットCPUシリアルデータ出力、FLASHER入力/出力
10-pin Needle Adapter
オプションとして、10ピンのニードルアダプタを提供しています。 Flasher5、Flasher5 PRO、FlasherST7またはFlasherSTM8は、相手コネクタまたはプログラミングヘッダーに付属していないPCBに接続します。3つのロケーティング・ピンを持つ設計パターンは、アダプターを一方向にのみ接続できることを保証します。
10ピン・ニードル・アダプタを使用すると、PCBに追加のコネクタを設ける必要がないため、製造者はPCBのコストとスペースを節約できます。これは、10ピン、0.1インチコネクタから10ピン、0.05インチ針パターンに適合しています。
