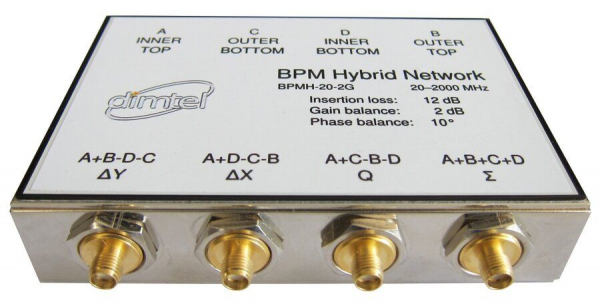

BPMH-20-2Gは、粒子加速器やレプトン蓄積リングにおけるバンチ毎のフィードバックと診断に最適化された8ポートのパッシブRF信号変換機です。この装置は、入力信号の合計と差分を計算し、対角に配置されたビームポジションモニター（BPM）から出力される信号を処理します。
◆主なハイライト:
・ 周波数帯域: 20～2000 MHzの広範囲に対応
・ インサーションロス: 中帯域で10 dBの典型値
・ 位相バランス: 10°の位相バランスで精密な制御
・ 振幅バランス: 2 dBの振幅バランス
・ コネクタ: SMAまたはN型コネクタオプション
この装置は、特にバンチ毎の診断およびフィードバックが必要なレプトン蓄積リングで使用され、1.4 nsの短いバンチ間隔でも正確なRF信号処理を実現します。ビームの水平、垂直、および合計出力を生成し、特定の加速器用途において高いバンチ間隔分離が可能です。
◆BPMH-20-2Gの主な特長
8・ ポートパッシブRFデバイス: 対角位置のビームポジションモニター（BPM）の出力を処理し、入力信号の合計および差分を計算します。
・ 対応周波数帯域: 20 MHzから2000 MHzの広範囲で動作し、バンチ毎のフィードバックおよび診断に最適化されています。
・ バンチ間隔への最適化: 1.4 ns以下のバンチ間隔を持つレプトン蓄積リングでの使用を前提に設計されています。
・ 高精度チャンネル応答: 各チャンネルの応答が精密に一致しており、バンチ間の高い分離性能を提供します。
・ コンパクトかつ高性能: 小型設計でありながら、複雑な信号処理を容易に行えるように設計されています。
s◆BPMH-20-2Gの技術仕様:
・ 周波数範囲: 20 MHz ～ 2000 MHz
この広範な帯域幅により、さまざまな種類の粒子加速器や蓄積リングでの用途に対応可能です。RF信号の帯域が広く、バンチ毎の信号処理を行うための柔軟性を提供します。
・ インサーションロス: 12 dB ～ 14 dB
RF信号の損失を最小限に抑え、効率的な信号伝送を実現します。低いインサーションロスは、システム全体の信号品質を維持する上で重要です。
・ 振幅バランス: 1.5 dB ～ 2 dB
水平および垂直方向の振幅の差を最小限に抑え、精度の高いビーム位置の測定をサポートします。
・ 位相バランス: 8.5 度 ～ 10 度
位相バランスは、RF信号の安定性に影響を与える重要な要素です。BPMH-20-2Gは、厳密な位相制御により、高精度な信号処理を行います。
・ 位相非線形性: 12 度 ～ 15 度
非線形性を最小化することで、長期間にわたる安定した信号処理を提供します。
・ アイソレーション: 15 dB ～ 20 dB
隣接する信号間での干渉を抑え、クリーンな信号伝送を保証します。バンチ毎のRF信号処理では、高いアイソレーション性能が求められます。
・ VSWR（電圧定在波比）: 2.2 ～ 2.5
RFシステムのインピーダンスマッチングを最適化し、システム全体の信号損失を低減します。
・ 入力電力: 最大 0.5 W
高出力のRFシステムでも使用できる耐久性を備えています。
・ コネクタ: SMA または N タイプ
幅広いRFアプリケーションに対応可能なコネクタオプションを提供し、柔軟な接続を実現します。
◆ユースケース
1. 粒子加速器および蓄積リング施設
BPMH-20-2Gは、特にレプトン蓄積リングや粒子加速器において、バンチ毎のビーム位置モニタリングとフィードバック制御に最適です。1.4 ns以下の非常に短いバンチ間隔に対応しており、各バンチのビーム位置をリアルタイムで高精度に測定し、フィードバックを行うことで、ビームの安定性を向上させます。
粒子加速器におけるビームの安定性は、実験の結果や運転効率に大きく影響を与えます。BPMH-20-2Gを使用することで、ビームの位置や状態を精密に管理し、システム全体の性能を最大化します。
2. 高エネルギー物理学実験
BPMH-20-2Gは、高エネルギー物理学における実験環境でも重要な役割を果たします。特に、ビームの位置や軌道を高精度で測定・制御する必要がある場合に最適です。粒子のバンチ毎の挙動をリアルタイムで検出し、即座にフィードバックを行うことにより、実験結果の再現性と精度を大幅に向上させます。
加速器や蓄積リングにおいて、安定したビーム供給が求められる実験施設での使用に最適です。
3. 医療および産業用加速器
BPMH-20-2Gは、産業用および医療用の加速器にも適しています。加速器を使用する製造プロセスや医療診断装置では、正確なビーム位置の制御が重要です。BPMH-20-2Gを使用することで、ビームの位置や強度を精密にモニタリングし、フィードバックを行うことで、安全かつ効率的な運用が可能となります。
◆マーケット:
1. 粒子加速器市場
粒子加速器や蓄積リングを使用する研究機関や施設は、BPMH-20-2Gの主な市場です。高精度なビーム位置モニタリングとリアルタイムフィードバック制御が求められる現場では、信頼性の高いRF信号処理システムが必要です。粒子加速器の運転を効率化し、ビームの安定性を保つために、BPMH-20-2Gは重要な役割を果たします。
2. 高エネルギー物理学研究施設
高エネルギー物理学の研究施設では、実験条件の厳しい環境で精密なビーム制御が求められます。BPMH-20-2Gは、これらの研究施設において、正確なビーム位置モニタリングを提供し、実験の精度向上に貢献します。
3. 産業および医療分野
産業用および医療用の加速器を使用する分野では、ビームの位置や出力の精密な管理が求められます。BPMH-20-2Gは、これらの分野での応用において、システムの安定性を高め、安全性と効率性を確保します。
BPMH-20-2Gは、20 MHzから2000 MHzの広帯域で動作し、バンチ毎のフィードバックやビーム位置モニタリングに最適な8ポートのパッシブRFデバイスです。粒子加速器や蓄積リング、高エネルギー物理学実験、産業および医療用加速器において、正確なビーム制御を実現するために、BPMH-20-2Gは高い信頼性と性能を提供します。
【Dimtel, Inc.について】
Dimtel, Inc.は、粒子加速器および蓄積リングのための高度なフィードバックシステムと診断装置を提供する業界のリーダーです。特に、バンチ単位でのフィードバック制御や高精度の信号処理に特化した製品を開発し、世界中の研究機関や産業施設で利用されています。本社は米国カリフォルニア州サンノゼにあり、グローバルに事業を展開しています。
Dimtel社の製品は、高速デジタル信号処理、FPGAベースのソリューション、リアルタイム制御技術を核としており、EPICS統合制御により高い信頼性と性能を実現しています。また、カスタマイズ対応を行い、特定の顧客要件に合わせた最先端のフィードバック制御システムを提供しています。
主な提供製品・サービス:
・ バンチ毎のフィードバックシステム
・ 粒子加速器向けの信号処理装置
・ 高速データ取得およびリアルタイム解析ツール
・ EPICS統合制御システム
・ システムカスタマイズと技術サポート
Dimtel社は、核物理学、材料科学、医療技術などのさまざまな分野での応用を支援しており、最先端の技術開発と信頼性の高いシステム構築を強みとしています。米国を拠点とし、革新的なソリューションを通じて、世界中の研究者やエンジニアの技術的課題を解決するパートナーとして信頼されています。
