概 要
コンセプトフェーズからシリーズ開発まで、実際の交通リスクに対応できるように、将来のセンサーシステムの使用にはさまざまなテスト手順が使用されます。
生のセンサーデータの信頼性の高い時間同期記録と、これに対応する非常に大量のデータの可視化は、これをサポートします。次のステップでは、記録された生データをシミュレーションテストおよびさらなる開発に使用します。ますます高解像度のセンサーがますます複雑化し、データの量が増え、相互に調整された開発ツールが必要になります。
b-plusは、マルチギガビットセンサデータの取得、分析、および処理のためのAVETOアプリケーションパッケージにより、検証に適したツールチェーンを提供します。その結果、AVETOツールチェーンのテスト方法について説明します。その後のセンサデータの視覚化による16Gbit / sまでのデータレート解析による生データとバスデータのロギングHiLテストシステムによるセンサデータの再生
仕 様
〈仕様概要〉
・ 1 GB /秒（8 GBit / s）の永久記録

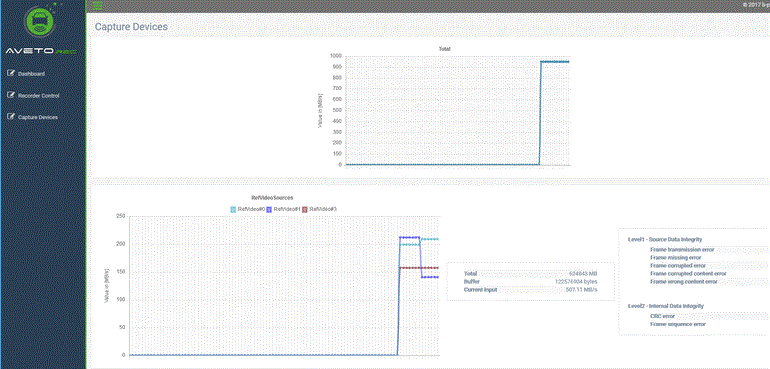

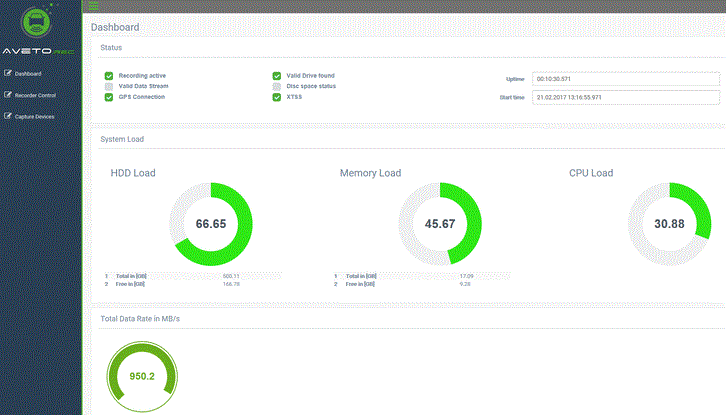

・ ウェブインターフェース経由の操作
・ 精度約10μs/秒のタイムスタンプ精度とGPSの使用
・ イーサネットによる時刻同期（IEEE1588 IEEE 802.1AS-2011）
・ データの完全性の監視 - ISO26262-8：2011のサポート
・ 単一ソースからのソフトウェアとハードウェアの協調による堅牢なシステム
・ テストドライブで動作するように設計されたハードウェアプラットフォームBRICK
・ CAN、CAN-FD、FlexRAY™、イーサネット、FAS（ADAS）センサー用のインターフェース
・ 顧客の視覚化における統合
・ API / ADTFフィルタによるサードパーティ製ソフトウェアへの録音の統合
〈AVETO.recを搭載した車体検証～ISO26262-8〉
・AVETO.recを搭載した一般的な車体の応用例 センサーのデータソースから分析ソフトウェアまで、個々の設定を実装するためのビルディングブロックへの完全なパスを提供します。同時に、AVETOは柔軟性があり、単一のレーダー/カメラセンサーからマルチバスおよびマルチセンサーシステムまでのすべてのデータを時間相関的に記録することができます。いつでも、ISO26262-8に関連する完全性が監視されます。
〈データの整合性を監視するメカニズム〉
・ ISO26262-8後のデータの整合性：2011確保し、CRC値32Cの形で追加の冗長性は、各データブロックに追加きっかけに見直されるべきです。
〈クラスタスケーリングを備えたハードウェアプラットフォーム〉
・ AVETO.recはハードウェア上でBRICKを使用し、理想的には最適化されています。AVETO.recは、スケーラブルなシステムのソリューションであり、アプリケーションの場合、単一のECUロギングシステムによってシステムクラスタ全体に拡張できます。
〈測定アダプタ〉
・ CSI2、LVDS、または他のインターフェースを介したRAWデータデカップリング用のアダプタは、AVETO.recに統合することができ、標準化された1/10 Gbitイーサネットインターフェイスを介してBRICKに接続できます。たとえば、計装アダプタの補完的なハードウェアパスであるAVETO.recもあります。

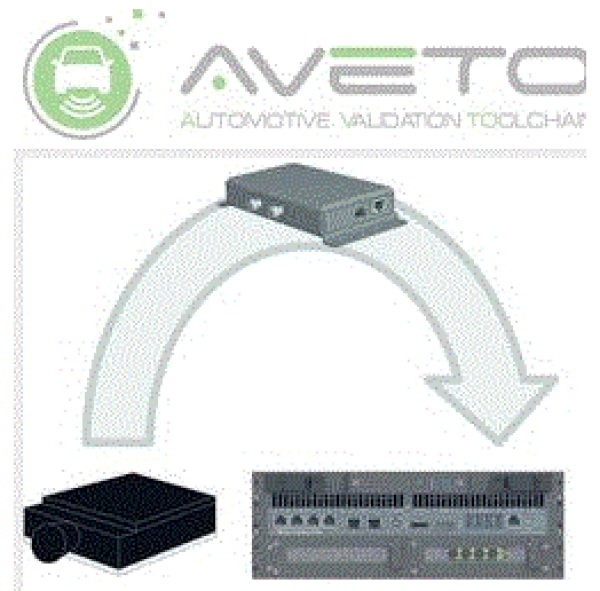

Avetoとは
Avetoは、自動車環境用に設計された検証ツールチェーンです。ここでAvetoマルチセンサシステムの検証をサポートし、これらのシステムは、例えば、カメラ、レーダセンサまたは他のセンサシステムが装備されています。ここではアプリケーション領域は、FAS（ADAS）の周りの領域です。さらに段階では情報融合プラットフォームのサポートは、いくつかの情報源（センサー）がリンクされている、ここで意図されています。
ソフトウェアはセンサデータの記録を可能にし、ソフトウェアは非常に高性能であり、ハードウェア（BRICK）との良好なインタフェースを形成して最も要求の厳しい計量タスクを有効にし、このデータを検証します。1つの焦点は、ISO26262-8へのデータの完全性とコンテンツの完全性を確保することです。
完全な開発チェーンには、データの記録、開発フレームワーク、視覚化オプション、サードパーティのフレームワークでのデータ再生のためのインターフェイス、SiLとHiLの機能、開発と検証ツールが含まれます。
