特 徴
・ 最大プロセッサー・パフォーマンスとデータ処理は約3.5lボリュームに
・ システムの測定データとクラスタリングのための10 Gbイーサネット
・ オプションとして利用可能なIEEE Std 802.1ASに基づく時間同期
・ 拡張動作温度範囲
・ 個々のシステムのスタック可能性
・ タグ付け、トリガのためのGPIO 設定、サービスのためのCFastスロット
・ COREアドオン：STORAGE - データロギングのためのリムーバブルストレージユニット
・ COREアドオン：MI - PCIeプラグインカードの拡張
仕 様
〈プロセッサとメインメモリ〉
・ インテル®Core™i7-5700EQ（4x 2.6 GHz）
・ 16 GB RAM
・ 512（128）GB M.2 SSD
〈インターフェース〉
・ 最高の帯域幅でシステムレベルのネットワークを容易にする2x RJ45 10GbE（データバックボーン）
・ 6x RJ45 1GbE、4xハードウェアタイムスタンプ付き
・ DisplayPort
・ SFF-8088（ロック可能）による2x SATA 6G（外部）
・ 4x USB 3.0ホスト/ 1x USB 3.0クライアント
・ M.2大容量記憶装置インタフェース（内部）
・ 外部アクセス可能なCFast大容量ストレージインターフェイス
・ SYSCTRL（点火イン、ターミナル15、制御のためのCANバス - ハウスキーピングコントローラによる）
・ GPIO（4x In、4x Out-ca.1A HighSide、12V電源電圧）
・ WLAN 802.11 a/b /g /n
・ GPS（位置と時間）
・ オプション：例えばLTE/UMTS対応の要求に応じて
・ マイクロフォン入力、例えば測定トリガに関するメッセージ
・ ヘッドフォン出力
〈アドオン〉
・ アドオンストレージベイ
・ 最大16 TBの容量を持つ22 mmフラットメモリベイの準備
〈アドオンMI SPC〉
・ 2x x8 PCIe 3.0 PCIexpressプラグインカード
〈時刻同期〉
・ 機器の種類：IEEE Std 802.1AS＆GPS
〈ソフトウェアサポート〉
・ 64ビットWindows 7 Professional
・ Linux 64Bit（特殊アプリケーションプロファイル用）
・ その他のオペレーティングシステムはご要望に応じて
〈ハイエンドFASフレームワーク〉
・ AVETOツールチェーンおよびサードパーティのフレームワークにすぐに使用可能
〈電力供給〉
・ 12V、24V /低電圧パルスで安全（クランキング）、車両で最大6.5V
・ 機器および性能レベルに応じて約40〜120ワットの消費電力
〈動作温度範囲〉
クローズドリブヒートシンクのアクティブな換気
・ 標準的な性能（@ 2.6GHz）：-25°C〜+ 70°C
・ リクエストに応じて：-40〜+ 80°C
〈筐体〉
・ ロバストなアルミニウムプロファイルハウジング
・ B：320mm、H：110mm（1.5HU）、D：250mm
〈認定〉
・ CE / RoHS / REACH（E13は要望に応じて）
利用説明
〈ハイパフォーマンスコンピューティングユニット〉
・ 第4世代のインテル®Core™を搭載したクアッドコアプロセッサー
〈データストリームの記録と処理〉
・ 恒久データスループット> 1GByte/s可能
〈ロギングメモリ〉
・ スロットアドオン：ストレージ - 最小の高さ（22 mm）、最大16TBまでのストレージに素早く交換可能
〈PCIeカードのスロット〉
・ アドオン：MI SPC - メインフレームへの高速接続もFramegrabberバスカードに適しています
〈堅牢でコンパクトなハードウェアプラットフォーム〉
・ 厳しい環境や限られたスペースに合わせて設計
・ 莫大なI / O帯域幅 2×10ギガビットイーサネット、6×1GbE、USB 3.0、GPIO、SATA
〈時間同期オプション〉
プラットフォーム
内部：イーサネットインターフェイスはハードウェアタイムスタンプ付きクロスプラットフォーム：IEEE 802.1AS / IEEE 1588経由のイーサネットTimeSync
パッケージ

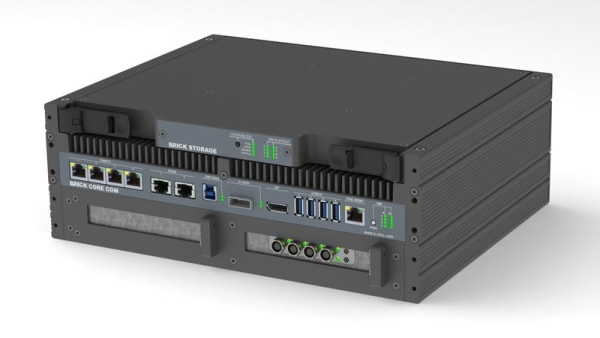

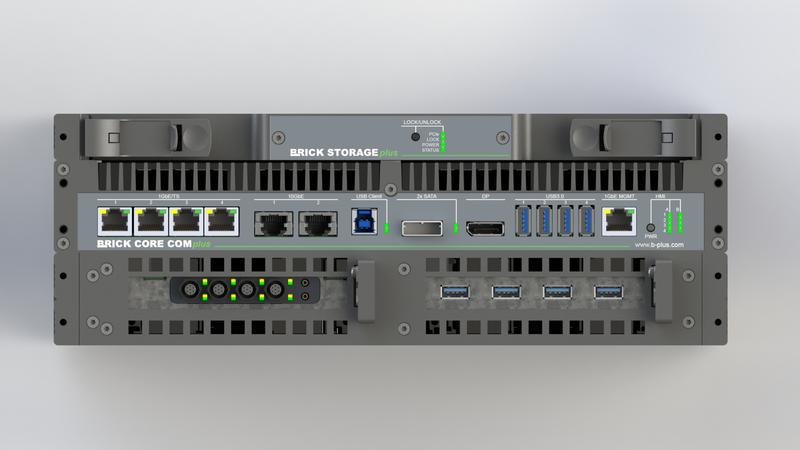

◆ BRICK CORE COM COM5700EQ ‐ 高性能組み込み通信ユニット
・ ベース：インテル®Core™i7-5700EQ（4x2.60GHz、GT2）、16GB RAM、128GB MLC SSD、電源電圧：12 / 24V DC
・ インターフェース：2xRJ45 10GbE、6x RJ45 1GbE、ディスプレイポート、SFX-8088上の2xSATA、
・ 4x USB3.0ホスト、1x USB3.0クライアント、SYSCTRL、4xGPI、4x GPO、GPS、CFastSlot
・ WLAN 802.11 a/b/g/n
・ OS：組み込みシステム向けWindows®7 Professional 64ビットプリインストール、
・ 動作温度：-25〜70℃（アクティブ冷却）
・ アドオン：BRICK COREアドオンSTORAGE
・ アドオン：BRICK COREアドオンMI SPC
・ パッケージ内容：2xWLANアンテナ、1xGPSアンテナ、PWRケーブル、SYSCTRLCable、GPIOケーブル、110V〜230V電源
◆ BRICK STORAGE CARTRIDGE
・ 16 TBを使用したブリックストレージカートリッジ
◆ Vehicle Bus Cards and Solutions
車両バスカードおよびソリューション車両バス（CAN_FD、CAN、FlexRAY™、100BASE-T1など）ソリューションに関するお問い合わせください
