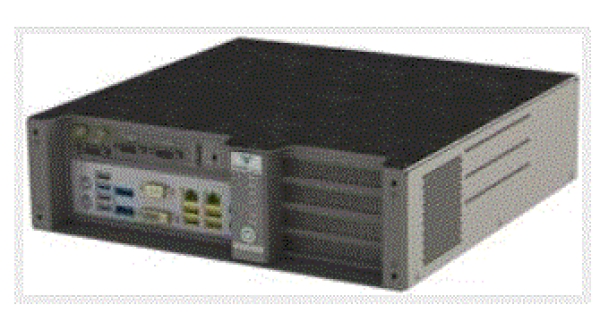

DATALynx mITX2 G6 / G7

演算集約型アプリケーションとセンサデータの記録可能な車両PC「DATALynx mITX2」です。最高300Wのパワフルな自動車用電源と最適化されたシステム設計を組み合わせることで、CUDA®対応のデスクトップCPUとGPUパフォーマンスを車内で直接使用することができます。

オプションのTime Sync拡張により、IEEE 802.1ASに基づく複数のシステムを時間的に相関させることができます。これは、システムの広範なスケーラビリティとクラスタリングの基礎となります。

概　要

・　インテル®Gen6 / 7Celeron®からCore™i7（i7-6xxx / i7-7xxxデスクトップ・シリーズ、最大65W）
・　エクステンション用PCIeスロット×3（x8 + x4 + x4）CAN（_FD）、FlexRAY™、100BASE-T1
・　内部拡張用の1mPCIeスロット、CAN
・　NVIDIA®GPU搭載の産業用グラフィックスカード用オプション
・　IEEE 802.1AS Timesyncのオプション
・　外部から容易にアクセスできるデータ記録用の2つのSSD、オペレーティングシステム用の内部M.2 SSD
・　-10°C〜+ 60°Cの動作温度

仕　様

〈プロセッサシリーズ〉
・　インテル®Celeron®/ Core™i7-6xxx（Skylake-S）もしくは
・　インテル®Celeron®/ Core™i7-7xxx（Kaby Lake-S）
〈マザーボード〉
・　Q170チップセットとデュアルチャンネルDDR4 SODIMMを搭載した拡張型ライフサイクルマザーボード

・　最大32GBのDDR4
〈グラフィックカード/コプロセッサ〉
・　インテル®HDグラフィックス統合
・　インダストリアルNVIDIA®GeForce®GTX1060
・　ワークステーションNVIDIA®Quadro K420 / K2200
〈インターフェースマザーボード〉
・　4x USB 2.0、4x USB 3.0
・　2x GBit LAN（インテルi210 / i219）
・　2x HDオーディオ、1x シリアル、2x PS/2
・　1x DVI-D、2x DP ++ v1.2
〈インタフェースI/O領域〉
・　1xシリアル、1x eSATA
・　2x DSUB9（例：mPCIe経由のCAN1 / 2）
・　電源、HDD、システムイベント用LED
〈ストレージ〉
・　OS用の1x M.2 2242内部（64〜128GB）
・　2x 2.5 "SATA SSD
・　PCIe拡張によるNVMe SSD
〈オプション機能〉
・　IEEE 802.1AS CTSSクラスタTimeSyncサービス
〈PCIeスロット〉
・　1x PCIe x8 Gen3
・　2x PCIe x4 Gen3
・　1x mPCIe
〈サポートされているオペレーティングシステム〉
・　Windows 7 x64
・　Windows 10x64
・　Linux
〈筐体〉
・　mITX形式の丈夫なスチールハウジング
・　オプションの19インチ取り付けおよび壁取り付け用アクセサリ
〈サイズ〉
・　333.4x330x97mm WxDxH
〈温度範囲〉
・　動作時：-10℃〜+ 60℃まで
・　非動作時：-40℃〜+ 85℃
〈消費電流〉
・　40Wアイドル、最大100W〜300W
〈内部電源〉
・　150Wまたは300Wの自動車用PSU
・　7.5〜33Vの入力電圧範囲
・　ターミナル15/30電源管理
〈認証〉
・　CE-EN55032 / EN55024（クラスA）EN 61000-6-3 / EN 61000-6-2
・　FCC（クラスA）、VCCI（クラスA）
・　E13リリースプロジェクトベースのリリース

パッケージ

◆メイン
・　DATALynx mITX2 G6 K0：Core i7-6700、32GB RAM、128GB、2x 2x 1TB SSD、2倍速CAN、Nvidia GTX1060、Intel X550-T2、Win7の基本構成0
・　DATALynx mITX2 G6 K1：Core i7-6700TE、32GB RAM、128GB SSD、2x CAN、Win7、160Wの基本構成1
・　DATALynx mITX2 G6 K2：基本構成2（Core™i5-6500TE、16GB RAM、128GB SSD、Win7）
・　DATALynx mITX2 G6 K3：基本構成3（Celeron®G3900TE、8GB RAM、64GB SSD、Linux）
◆アクセサリ
・　DATALynx mITX 19 "アダプタ B16004-DLY-001-M001
