LIN I/Oは、ファクトリオートメーションとLINテストオブジェクト間の通信アダプタです。
このデバイスバージョンは、レールおよび制御キャビネットに固定設置するように設計されています。LIN I / Oは、ファクトリオートメーションとLINテストオブジェクト間のインテリジェントな通信アダプタです。自動テスタまたはPLCへの接続は、LINテスト対象から分離された両方の高速CANおよび/または24VデジタルI / Oを介して行われます。これには、LIN I / Oを介して短絡保護を供給することができます。独特の特徴として、試験片の電力消費を測定し、評価に使用することができます。
内部信号処理により、LINデータの前処理が可能になります。たとえば、限界または妥当性チェック、またはECUのエンドオブライン較正が可能です。これによりPLCは安心して動作し、LINインタフェースは独立して簡単な手順とzを実行できます。B.「良い/悪い」が評価をPLCに伝えれます。
- ホーム
- 製品情報
- 車載検証ツール
- CAN/LIN検証ツール
- LIN-I/O (LIN&CANエミュレータ)

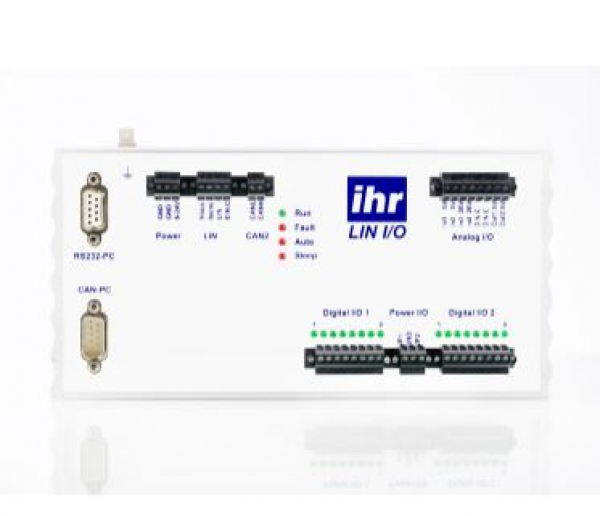

LIN-I/O (LIN&CANエミュレータ)
仕 様
〈機能概要〉・ LINノード/ LINサブシステムのエミュレーションと解析、残留バスシミュレーション
・ ウェイクアップ/スリープ
・ イベントベースの信号構成とフロー制御
・ LINバスのエラー検出、CAN、LEDおよびポートによる再生
・ 測定データの表示と記録、エミュレータの設定を行うPCプログラムVisulin
・ 自動テスト環境（LabView、HP VEEなど）に簡単に統合
〈プリフェラル〉
・ LEDによるステータス表示
・ ソフトウェア切替可能な抵抗バスターミネーション（マスタ/スレーブ/ストレス/過負荷）
・ 16電気的に絶縁されたデジタル入力/出力（デジタルI / Oモジュールとして）
・ デジタルポートのLEDステータス表示
・ 4つのアナログ入力
・ 2アナログ出力、トリガ発生
・ 1試験対象の電流消費用の電流測定チャネル
・ DINレール取付用ハウジング、210 x 105 mm
・ プラグインモジュラー端子として設計された接続
〈アクセサリ〉
・ 第二には、車両バス用CANインタフェース（オプション注文した場合）
・ CAN I / O周辺拡張
