概 要

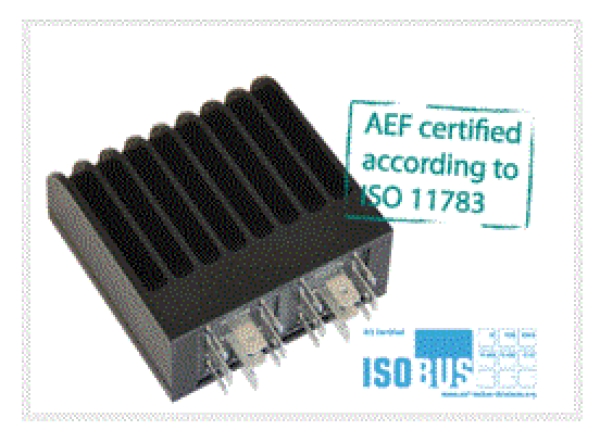

ゲートウェイソリューションは、b-CANCubeMiniコントローラとISO 11783準拠のb-ISOBUSスタックで構築されています。b-ISOBUS CAN Gatewayは、バーチャルターミナルクライアント機能全体を既存のコントローラで利用可能にし、オンボードでCAN通信を実現します。b-ISOBUS Stackは、市販のツールで生成された標準ベースのISOBUSオブジェクトプールと互換性があります。スタックはまた、すべてのディスプレイサイズに対してマスクの自動スケーリングを行うことも可能である。補助制御またはタスクコントローラの機能として、さらに機能が可能です(b-ISOBUSゲートウェイではまだサポートされていません)。詳細はお問い合わせください。
仕 様
・ 動作温度:-40〜+ 85°C
・ 保護クラス:IP54
・ 重量:0.220 kg
・ 資格:CE / Eマーク
・ 寸法:71 x 73 x 32 mm(WxHxD)
・ ハウジング:アルミニウム、黒色の陽極酸化処理
・ 取り付け:ツイン自動車リレー、2x 9極; 裏側2x M3内ねじ; オプション:レールマウント用クランプ35mm
・ バスインタフェース:ISO 11898-2に準拠した1つのCANバス(高速)、・ ISO11783のISOBUSによる1つのCANバス
・ 電源:8〜32 V DC
構成

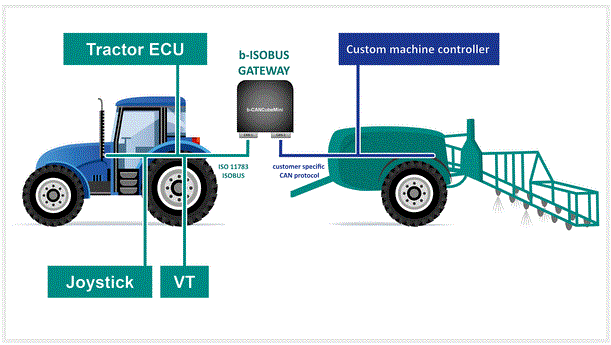

ステムは、b-ISOBUS CAN Gatewayを設定するためのいくつかのパラメータを提供します。ユーザは仮想端末機能用の標準ベースのISOBUS VTクライアントオブジェクトプールを構築する必要があります。コンフィグレーションとオブジェクトプールの両方のデータは、b-plusダウンロードツールを使用してb-ISOBUS CAN Gatewayに転送されます。独自のマシンコントローラシステムでは、ゲートウェイインターフェイス(CAN通信)を実装する必要があります。
パッケージ
b-ISOBUS CAN Gateway
