概 要

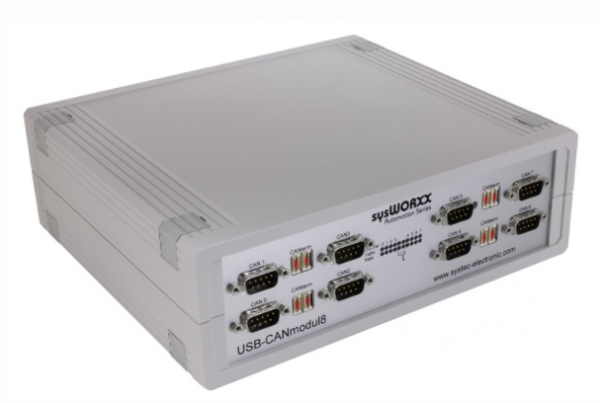

USB CANゲートウェイ設計に基づいて、USB-CANmodul8バージョンは、最大480Mbpsの高速USB2.0を介してPCに接続された1つのデバイスに8つのCANチャネルをバンドルします。このUSB CANゲートウェイは、車載アプリケーション、研究機関、研究所などの集中データ収集を必要とする分散システムでCANバスメッセージを転送するのに最も快適でコスト効率の高い方法を可能にします。
SYS TEC USB CAN Gatewayシリーズの他のすべてのバージョンと同様に、CANopen、SDS、DeviceNet、J1939など、CANメッセージが透過的にトンネリングされるため、USB-CANmodul8はあらゆる種類の上位レイヤーのCANベースプロトコルをサポートできます。
新しい32ビットCPUコアは、高いバス負荷でも確実な通信を保証し、正確なメッセージタイムスタンプを提供します。PCドライバは、簡単なプラグ&プレイのインストールを可能にし、同じPC上で最大64のUSB-CANmodulデバイスの同時操作をサポートします。非常に魅力的な価格性能比とコンパクトな設計により、USB-CANmodul8はCANバスシステムの整備作業に最適です。
USB-CANmodul8は、EMC指令2014/30 / EUに従ってテスト済みです。
*J1939などのソフトウェア側では、CANinterpreter Add OnとJ1939プロトコルスタックが必要です。
仕 様
〈サイズ(LxWxH) 〉
・ 200×224×72mm
〈重 量〉
・ 1062g
〈動作温度〉
・ 0〜+ 55℃
〈湿 度〉
・ 10〜95%非結露(VDE 0110)
〈接続性〉
・ 利用可能なCANチャンネル 8
・ PC接続 USB V2.0高速480Mbpsまで
・ CANインタフェース 8 CANインタフェース、ISO 11898-2に準拠した高速CAN、光絶縁
・ CANトランシーバ 高速CAN:82C251
・ CAN仕様 CAN 2.0A(11ビットの識別子)
・ CAN 2.0B(29ビットの識別子)
・ CANコネクタ SUB-D9
・ CANビットレート 10kbps〜1Mbps
・ CANバス機能 リモートフレーム 受信
・ モードの受信タイムスタンプ受信したメッセージのタイムスタンプタイムスタンプを含む送信エコーの受信
・ モジュールによる循環メッセージの自動送信
〈ソフトウェア〉
・ Windows®OSのソフトウェアサポート USB-CANmodul Control - 複数のUSB-CANmodulデバイスを管理する設定ツール
・ PCAN View - CANメッセージの受信と送信を可能にするシンプルなCANモニタ
・ Windows OS用プログラマのサポート: CANopen Stackをベースにした、Microsoft Visual C ++、LabView、Visual Basic .NETのデモ・ソース、.NET用
・ CANopen API、CANopen対応アプリケーションの簡単な実装を可能にする包括的なプログラマAPI
・ Linux OS用プログラマのサポート:SocketCANベースのAPI(Linuxカーネルバージョン2.6.32以降)
・ デバイスドライバ:Windows®10,8.1,8,7(32/64ビット)、Linux
〈指 標〉
・ LEDインジケータ:電源用LED、CAN状態、CANトラフィック
〈電 源〉
・ 100 ... 240 VAC、オプションの9 ... 32 VDC
〈ハウジング〉
・ テーブルケース、1HU 19 "ラックマウントまたはオープンフレーム
