POE / RS485アドオンカード

Share to Facebook Share to Twitter Share to Google Plus

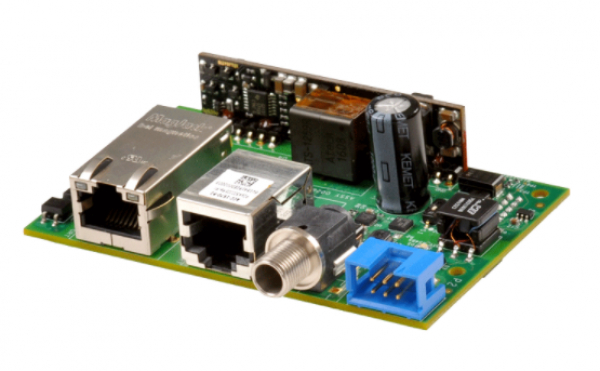

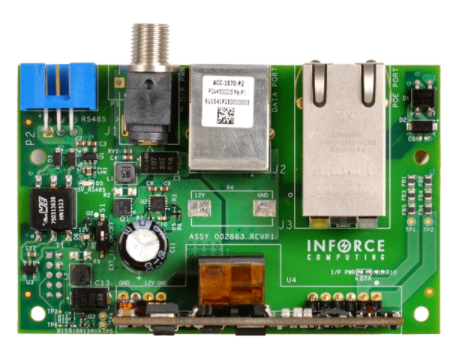

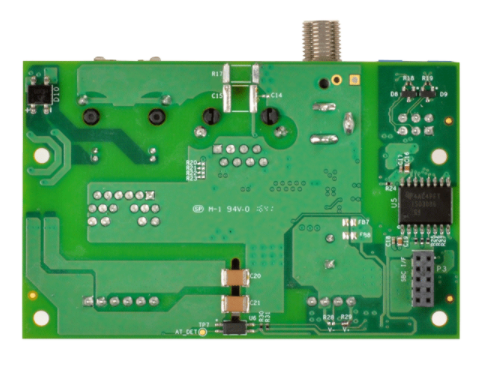

POE / RS485アドオンカードです。
電源から遠く離れたネットワークデバイスを接続したい場合に最適なアクセサリです。このアクセサリを使用すると、POC-SBC-Snapdragon 410/410E-INおよびPOC-SBC-Snapdragon 820-INプラットフォームに電力を供給し、単一のケーブルであらゆる場所でイーサネット接続を行うことができます。シグナリングレートが最大4 Mbpsの孤立した全二重RS-485トランシーバも用意されています。

仕 様

〈PoE / RS485アクセサリの仕様〉
・ PDがPoE対応スイッチから電力を供給されるPoEの構成
・ アドオンカードは12VのDC出力を出力します。ロック付き外部12V、1Aジャックが利用可能

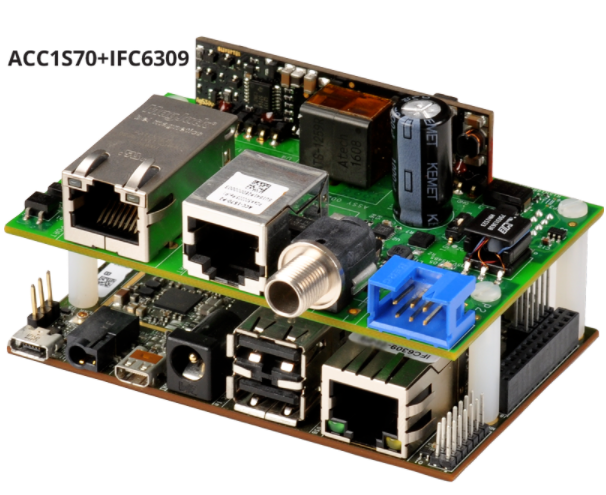

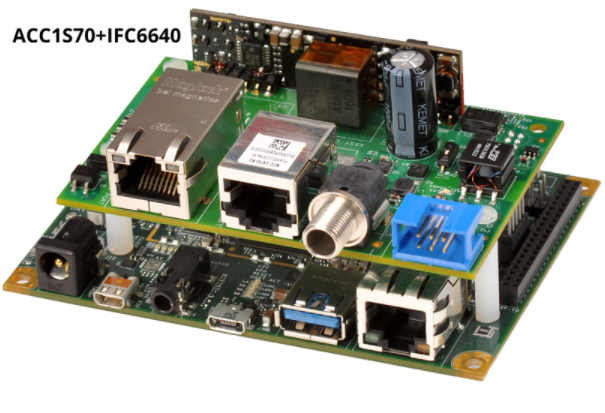

・ ACC-1S70とInforce 6309またはInforce 6640プラットフォーム間の接続は10ピンヘッダです。このヘッダから12Vの電源が供給
・ DC電源ジャックとPoE対応スイッチが両方とも接続されている場合の電源の競合が処理されます。基板を駆動するために、より高い電圧源を選択する必要
・ PoEは25.5W IEEE 802.3at準拠(タイプ2)PD
・ 出力1.5KVアイソレーション入力。過熱および過電圧は熱保護でサポート
・ 自動再始動による短絡保護
・ 絶縁された全二重RS-485トランシーバ
・ RS-485はTIA / EIA RS-485の要件を満たしています。シグナリングレートは最大4 Mbpsです。50 kV /μs典型的な一過性イミュニティ
〈電力、機械、環境〉
・ モジュール寸法:85mm x 54mm x 25.6mm; 54g
・ コネクタ:10ピンヘッダと必要なスペーサ
・ 電源:12V / 1A DC出力
・ -20℃〜+ 70℃の拡張動作温度範囲
