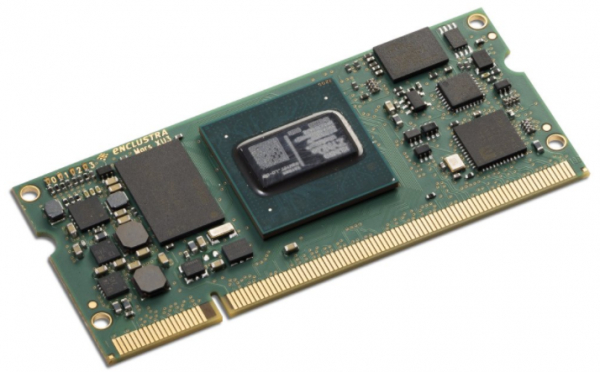

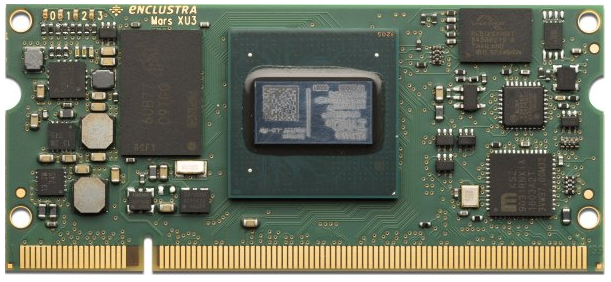

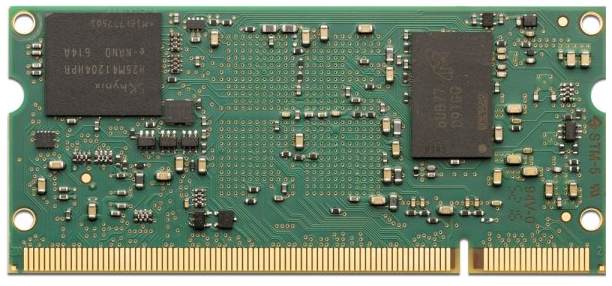

仕 様
〈特 徴〉
・ ザイリンクス社Zynq®UltraScale +™MPSoC
・ XCZU2CG / XCZU2EG / XCZU3EGデバイス
・ SBVA484パッケージ
・ 最大1.33 GHzのクアッドコア/デュアルコアARM®Cortex™-A53 MPCore™
・ 最大533 MHzのデュアルコアARM®Cortex™-R5 MPCore™
・ ザイリンクス16nm FinFET + FPGAファブリック
・ 108個のユーザーI/O
・ 12個のARM周辺I/O（SPI、SDIO、CAN、I2C、UART）
・ 76個のFPGA I / O（シングルエンド、差動またはアナログ）
・ 52個のHP I/O（最大1.8 V）
・ 24個のHD I/O（最大3.3 V）
・ 20個のGTR MGT信号（クロックおよびデータ）
・ 4 GTR MGT @ 5 Gbit/sおよび2つのリファレンス入力クロック差動ペア
・ PCIe Gen2×4（GTRラインを使用するザイリンクスの内蔵PCIeハードブロック）
・ 最大2 GB DDR4 SDRAM
・ 64 MBの4倍速SPIフラッシュ
・ 16 GB eMMCフラッシュ
・ ギガビットイーサネット
・ USB 2.0 On-The-Go（OTG）
・ USB 3.0（GTRラインを使用するザイリンクス内蔵USB 3.0ハードブロック）
・ リアルタイムクロック
・ SO-DIMMフォームファクタ（30×67.6 mm、200ピン）
製品コード
〈FPGAと製品組み合わせ〉
・ XCZU2CG-1SBVA484E
DDR4 SDRAM 1GB、温度 0～ +85◦ C
・ XCZU2EG-1SBVA484I
DDR4 SDRAM 1GB、温度 -40～ +85◦ C
・ CZU3EG-2SBVA484I
DDR4 SDRAM 2GB、温度 -40～ +85◦ C
ツール
・ ザイリンクスツールのサポート
モジュールに搭載されたMPSoCデバイスは、Vivado HL WebPACK Editionソフトウェアによってサポートされています。2017.7リリース以降、無料で利用できます。詳細はザイリンクスまでお問い合わせください。
・ Linuxビルド環境
Build Environment を使用すると、モジュール上のLinuxをすばやくセットアップして実行することができます。これにより、ユーザーは目的のターゲットを選択し、ビットストリームやプリローダーなどの必要なバイナリをすべてダウンロードできます。 U-Boot、Linux、BusyBoxベースのルートファイルシステムなど、必要なすべてのソフトウェアをダウンロードしてコンパイルします。
ビルド環境には、自動ビルドフローを容易にするグラフィカルユーザーインターフェイス（GUI）とコマンドラインインターフェイス（CLI）があります。
