POC-スイッチング用リレー(SPDT)小型USBモジュール

Share to Facebook Share to Twitter Share to Google Plus

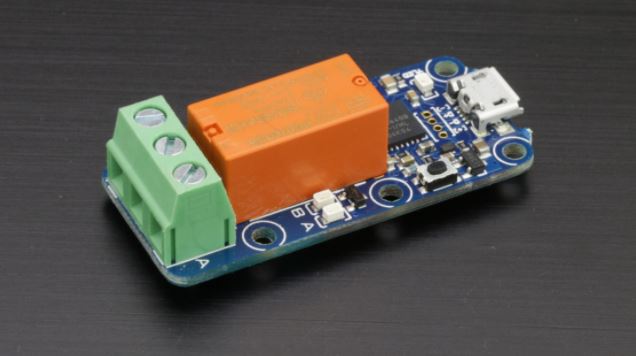

リレーをUSBで制御できる小型の45x20mmモジュールです。リレーは最大250VACと5Aの通電が可能で、電源に直接作用して多数の機器をパイロットすることができます。モジュールの寸法が小さいため、パイロット装備内を含むほとんどの場所で滑らせることができます。
リレーをUSBで制御できる小型の45x20mmモジュールです。リレーは最大250VACと5Aの通電が可能で、電源に直接作用して多数の機器をパイロットすることができます。モジュールの寸法が小さいため、パイロット装備内を含むほとんどの場所で滑らせることができます。

適切な保護エンクロージャに取り付けると、USBインタフェースと測定部品の間に3kVの安全絶縁があるため、主電源に直接接続された機器の消費電力を測定することができます。

仕様概要

〈センサ〉
チャネル1
最大スイッチング電流5A
最大スイッチング電力1250W
最大保有電圧1.5kV
最大動作電圧250V AC
USBバス絶縁3kV
通常動作温度5 ~ 40°C
拡張動作温度-30 ~ 85°C

〈サイズ〉

幅 20 mm
長さ 45 mm

〈重さ〉
重量 12g

〈モジュール側〉

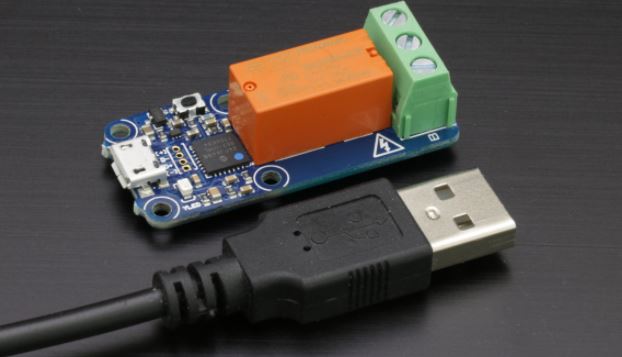

USBコネクタ Micro-B

特定の要素

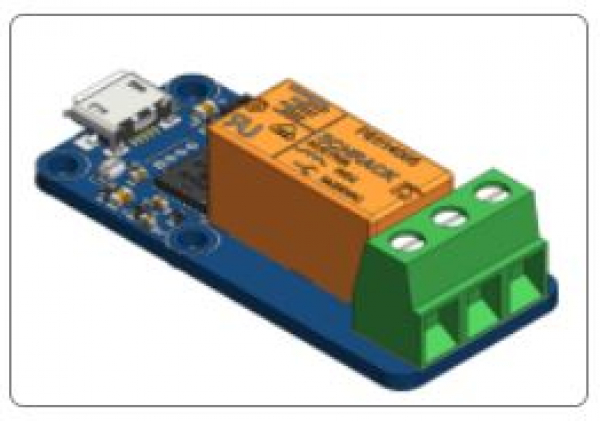

スクリューターミナル
モジュールに内蔵されているリレーは整流器です。つまり、2つの出力のうちの1つに入力電流を通すことができます。このため、端子には3つの極があります。入力は中央にあり、出力は外側にあります。モジュールの電源がオフになると、出力Aがアクティブになります。



アクティブ出力を示すLED
端末の両側には、どのモジュール出力がアクティブであるかを示す緑のLEDがあります。デフォルトでは、これらのLEDの光はかなり強いですが、ソフトウェアで光度を変更することができます。


2つの別個の電気回路として設計されており、強化絶縁によって分離されています。この断熱材は、システムユーザーの安全に不可欠な役割を果たします。

USBコネクタが見付かる断熱材の一方の側で、システムに接続されたコネクタとケーブルは、危険なしにユーザーがアクセスできます。回路電源はフローティングで、二重絶縁または強化絶縁によって保護されています。電圧レベルは6V以下です。

端子ブロックの反対側では、接続されたケーブルは、アプリケーションに応じて、危険な電圧を供給することがあります。危険でない電圧に接続するだけでない場合は、偶発的に装置の危険な面から3mm以上手前に導電性物体を近づけないようにしてください。次の項目に注意してください。

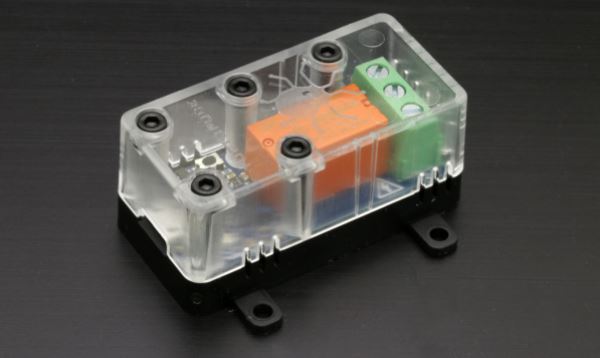

モジュールを危険な面に固定するには、絶縁プラスチックスクリューとスペーサのみを使用してください。高温に強いYoctopuceのPPS / PEEKスクリューとスペーサーがあります。
金属製のエンクロージャを使用する場合は、Yocto-PowerRelay-V2の危険な側面から3mm以上離れていないことを確認してください。
安全絶縁の仕様は次のとおりです。

試験電圧: 3kV
クリアランス距離: 3mm
沿面距離: 6mm
品目グループ: Cat IIIa(FR4)
出力接点間の絶縁の仕様は次のとおりです。

試験電圧: 1.5kV
クリアランス距離: 1.5mm
沿面距離: 3mm
品目グループ: Cat IIIa(FR4)
