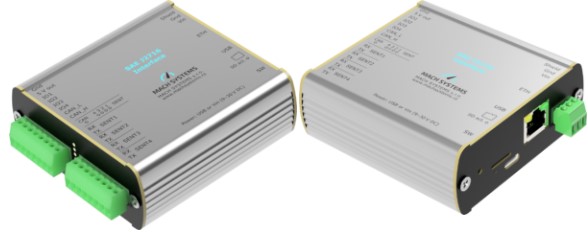

「SAE J2716ゲートウェイ変換インターフェース＆データロガー」は、4 つの SENT チャネル、イーサネット ポート、USB ポート、CAN（/FD） チャネル、4 つのアナログ チャネル、および MicroSD カード スロットを備えています。このデバイスは、SENT から Ethernet/USB/CAN（/FD） ゲートウェイ、SENT アナログ コンバータ、スタンドアロン SENT および CAN（/FD） データ ロガー、または Ethernet-CAN（/FD） として使用できます。 仕様：
・ 4 つの双方向 SENT チャンネル
・ 高速、短いシリアル、および拡張シリアル メッセージ形式のサポート
・ ショート PWM コード （SPC） のサポート
・ イーサネット （10/100）
・ CAN（/FD）
・ USB2.0
・ SENTデータにマッピング可能な4つのアナログ入出力
・ スタンドアロンのデータロギングと再生用のMicroSDカードスロット
・ バッテリーバックアップ付きRTC
・ 簡単な設定のための Web インターフェイス
・ 設定、受信、送信、ロギングのための無料の PC アプリケーション
・ Ethernet、USB、CAN（/FD）を介した通信プロトコルを統合
・ USB-CAN（/FD）またはEthernet-CAN（/FD）インターフェースとして使用可能
・ USB または外部電源
・ アルミニウム筐体
・ DINレール取付可能
使用例:・ 双方向SENTインターフェース
送信 - イーサネット
送信 - CAN（/FD）
送信 - USB
・ アナログ出力への SENT
・ SENTへのアナログ入力
・ スタンドアロンのSENTおよびCAN（/FD）データロガー
・ イーサネット/USB - CAN（/FD）インターフェース
SAE J2716 インターフェイスは、 SENTと Ethernet/USB/CAN（/FD） 間の双方向ゲートウェイとして、または MicroSD カード上の SENT および CAN（/FD） 通信のスタンドアロン データ ロガーとして使用できます。4 つのアナログ チャネルは受信および送信された SENT データの両方にマッピングでき、SENT からアナログ出力へ、またはアナログ入力から SENT への変換が可能です。このデバイスは、SENT ゲートウェイ/コンバータ機能と同時に USB-CAN（/FD） または Ethernet-CAN（/FD） インターフェイスとしても機能します。SAE J2716 インターフェイスは 4 つの双方向 SENT チャネルを提供し、高速および低速 （ショート シリアルと拡張シリアルの両方） メッセージ フォーマットの送受信をサポートします。各 SENT チャネルは個別に設定でき （方向、ティック時間、ニブル数、ポーズパルス）、USB / CAN（/FD） / ETH 通信が過負荷にならないように、受信 SENT フレームのインテリジェントなフィルタリングを使用できます。
このインターフェイスは、SPC （ショート PWM コード） モード、CRC エラー挿入 （高速メッセージと低速メッセージの両方） などの高度な SENT 機能を提供し、最大 8 つのデータ ニブルをサポートします。TX と RX の両方の CAN 識別子は構成可能であり、複数の SAE J2716 インターフェイスを同じ CAN バス上で同時に使用できるようになります。
◆インターフェースとゲートウェイ
4 つの SAE J2716 （SENT） チャネルには、イーサネット / USB / CAN（/FD） 経由でアクセスできます。ユーザーは、Fast SENT メッセージと Slow SENT メッセージの両方を送受信できます。受信した SENT フレームを CAN（/FD） バスに自動的に転送するようにデバイスを設定できます。
◆スタンドアロンデータロガー
スタンドアロンのデータロギング機能により、RTC タイムスタンプを含む SENT フレームと CAN（/FD） フレームの両方を MicroSD カードに記録できます。キャプチャしたデータは後で PC 上で変換および分析したり、SENT チャンネルでリアルタイムに再生したりできます。
SENTからアナログへの変換
このインターフェイスには 4 つのアナログ チャネルがあり、それぞれが入力または出力として構成可能で、デバイスの SENT チャネルのいずれかにマッピングできます。変換設定はユーザーが構成可能です - 開始ビット、ビット長、線形伝達関数: 乗数、オフセット、最小/最大電圧制限。アナログ入力範囲は 0 ～ 5 V、アナログ出力範囲は 0 ～ 4.095 V （12 ビット DAC） です。

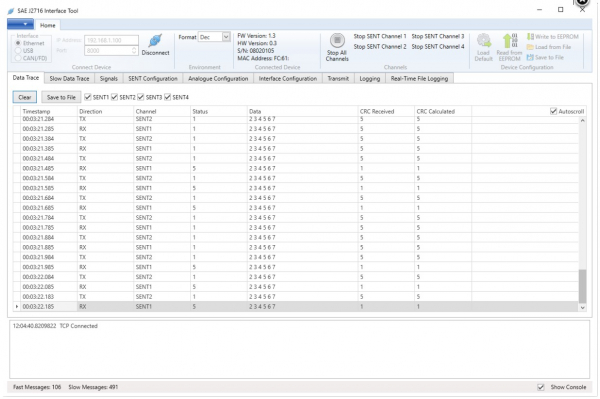

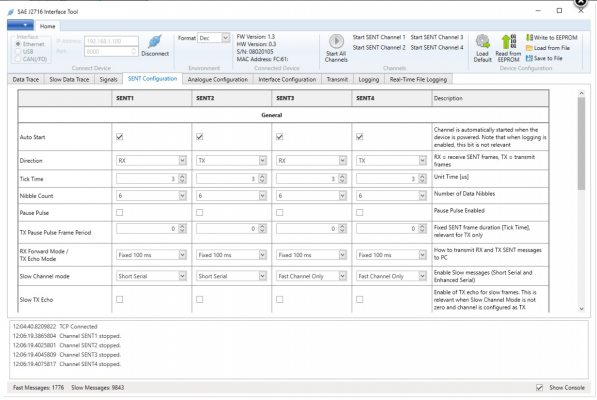

◆ソフトウェアこのデバイスは、Web サーバー経由で、またはより高度なデータ監視、ログ記録、およびシミュレーションも提供する無料のSAE J2716 インターフェイス ツールPC アプリケーション （Windows 64 ビット、.NET Framework 4.8） を使用して簡単に構成できます。 。
◆統合と.NET API
イーサネット、USB、または CAN（/FD） を介したオープン通信プロトコルにより、エンドオブライン テスター、テストベンチ、HiL テスターなどのサードパーティ システムにインターフェイスを簡単に統合できます。
.NET DLL （NuGet パッケージ） として提供されるSAE J2716 インターフェイス .NET SDK （部品番号: MACH-SENT-ETH-NET-SDK） により、イーサネット、USB （VCP）、または CAN/経由でデバイスにアクセスできます。 FD。API は、Microsoft .NET アプリケーションから SAE J2716 インターフェイスを制御する簡単な方法を提供します。
プロトコルと SDK の両方で次のことが可能になります。
・デバイスの設定（イーサネット、CAN（/FD））
・SENT チャネルを構成する
・SEN Fast および Slow メッセージの送受信
・アナログ I/O とそのマッピングを構成する
・MicroSD カードのログ記録と再生を構成する
・デバイスを Ethernet-CAN（/FD） または USB-CAN（/FD） インターフェイスとして使用する
