組込み開発や量産工程で「いざ接続しても信号が通らない／接触が不安定／仕様書と寸法が微妙に違う」といったトラブルを経験された方は多いのではないでしょうか？“なぜこの情報が重要なのか”が一目でわかる：PEmicro製品ユーザーのための「接続トラブルを未然に防ぐ」実践ガイド～カスタム基板設計でありがちな“接続の不安”を、事前に完全回避できるリストを公開～
PEmicroでは、このような現場の課題に着目し、自社のCycloneシリーズプログラマーやMultilinkシリーズデバッグプローブと完全互換のコネクタ部品型番リストを公開しました。これにより、カスタム基板や専用ケーブル設計時の「迷い」や「相性不安」から解放され、安心して製品開発に集中できるようになります。
◆なぜ“型番リスト”が重要なのか？
「信号は合っているはずなのに通信できない」そんな原因の多くがコネクタ部品の選定ミス
ピン配置が合っていても、実際には以下のような「物理的仕様」の違いが接続不良の原因になります：
・ コンポーネントの高さやピン長の違いによる接触不良
・ リボンケーブルとの勘合角度や保持力の違い
・ 安定性に影響する材質やロック機構の有無
今回のリストは、実際にCyclone／Multilinkとの検証済み互換性がある部品のみを厳選して掲載しているため、仕様の読み間違いや相性問題を回避できます。
本リストには、**スルーホール実装（Through-Hole）、表面実装（SMT）、および小型ヘッダー（Mini Header）**を含む様々なピン数のメスヘッダー型番が含まれており、カスタムケーブル作成やプリント基板設計に役立ちます。
■ リボンケーブル用の推奨ヘッダー（メス）CycloneおよびMultilinkの標準インタフェースに対応するリボンケーブル用のヘッダーには、以下のような型番が推奨されています：
・ 6ピン～26ピンまでの各種DILタイプとしては、例えば「D2553WVC-210-P0BKG1（10ピン）」、「D2553WVC-220-P0BKG（20ピン）」、「D2553WVC-226-P0BKG（26ピン）」などが挙げられます。これらはCycloneとMultilinkの両方に対応しており、量産治具や試作基板に最適です。
・ 小型製品向けのミニヘッダータイプとしては、「FFSD-05-01-N（10ピン）」および「FFSD-10-01-N（20ピン）」があり、省スペースな設計でも安定した接続が可能です。
■ 表面実装（SMT）タイプの推奨コネクタ
スペースに制約のあるデザインや、リフロー実装に対応する設計には、表面実装タイプのヘッダーが推奨されます。代表的な型番は以下の通りです：
・ 10ピン対応には「NPTC052KFMS-RC」、
・ 20ピン対応には「NPTC102KFMS-RC」、
・ 26ピン対応には「NPPC132KFMS-RC」などがあり、どれもCyclone・Multilink共通のピン配置に対応しています。
また、ミニサイズとしては「SFMC-105-T2-S-D-K（10ピン）」や「SFMC-110-T2-S-D-K（20ピン）」といった部品も使用可能です。
■ スルーホール（THT）タイプの推奨部品スルーホールタイプは、はんだ付けのしやすさや接触信頼性から、評価ボードや手作業による試作時によく利用されます。以下が代表的な互換型番です：
・ 10ピン対応には「SFH11-PBPC-D05-ST-BK」、
・ 20ピン対応には「SFH11-PBPC-D10-ST-BK」、
・ 26ピン対応には「SFH11-PBPC-D13-ST-BK」などがあり、全てCycloneおよびMultilinkの両製品に対応しています。
ミニタイプでの対応としては、「SFMC-105-01-L-D（10ピン）」と「SFMC-110-01-L-D（20ピン）」が推奨されています。
■ なぜ“型番リスト”が重要なのか？「信号は合っているはずなのに通信できない」そんな原因の多くがコネクタ部品の選定ミス
ピン配置が合っていても、実際には以下のような「物理的仕様」の違いが接続不良の原因になります：
・ コンポーネントの高さやピン長の違いによる接触不良
・ リボンケーブルとの勘合角度や保持力の違い
・ 安定性に影響する材質やロック機構の有無
今回のリストは、実際にCyclone／Multilinkとの検証済み互換性がある部品のみを厳選して掲載しているため、仕様の読み間違いや相性問題を回避できます。
■ このリストがもたらす“3つの安心”
（1） 「設計段階で安心」
初期段階でこの型番をそのまま回路図やBOMに反映するだけで、設計→調達→組立→書込みのすべてがスムーズに。
（2） 「量産現場で安心」
高頻度での書き込み作業にも耐える、耐久性・接触信頼性の高い部品を前提としているため、量産治具やケーブルアセンブリの安定稼働が可能。
（3） 「サポート体制で安心」
万が一、地域で該当型番が入手できない場合も、寸法・仕様情報をもとに代替提案可能。正規代理店経由での技術相談もサポートしています。
■ 「PEmicro製品、初めて使う方」へ
今回のリストは、すでにPEmicro製品を導入している企業様だけでなく、これから導入を検討されている方にも非常に有用です。

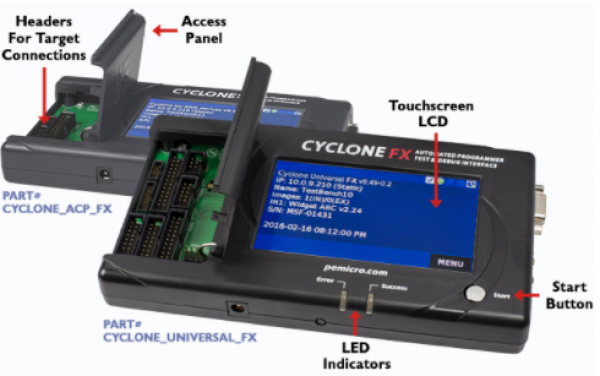

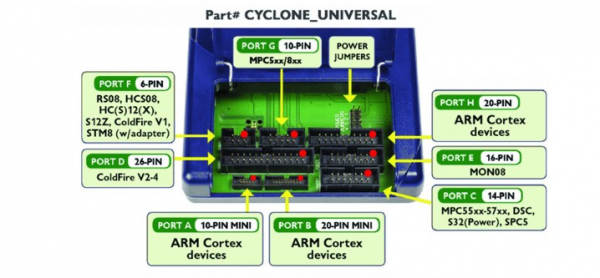

例えば、「Cyclone FX Universal」は、PCレスでスタンドアロン動作が可能な量産用プログラマーで、イメージの保存、選択、暗号化、ボタン操作、オート化まで1台で完結。

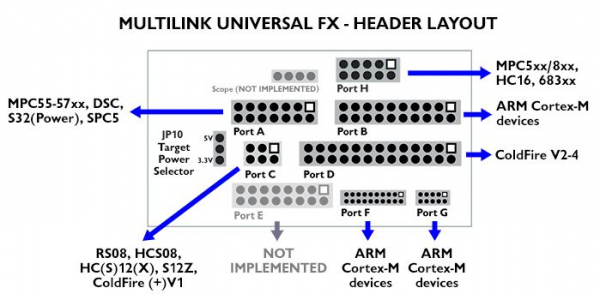

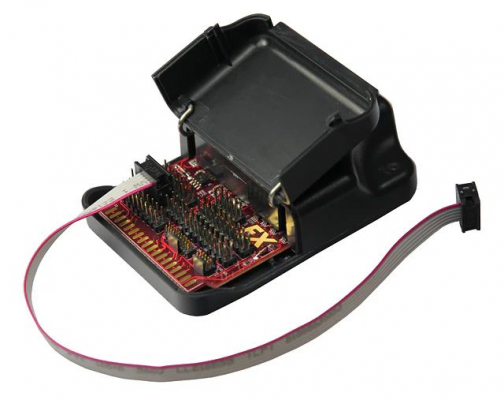

一方「Multilink Universal FX」は、NXPやARM Cortex-Mなどに対応し、開発現場で高速かつ安定したデバッグと書き込みを実現するツールです。
「最初の一台」にも、「信頼性が求められる量産現場」にも、この型番リストは非常に価値ある資料となります。
https://www.pemicro.com/blog/index.cfm?post_id=335
■ 最後に：こんな方にこそ使ってほしい
・ 「接続が甘い」「通信が不安定」といったハードウェアの初期トラブルで時間を失いたくない方
・ 部品選定時に「似たような型番はあるが、本当に大丈夫か不安」と感じたことがある方
・ 量産用治具を一貫して安定運用したい設計者・製造担当者
・ 「信頼できる接続＝製品全体の品質」と考えているすべての組込み開発者へ
