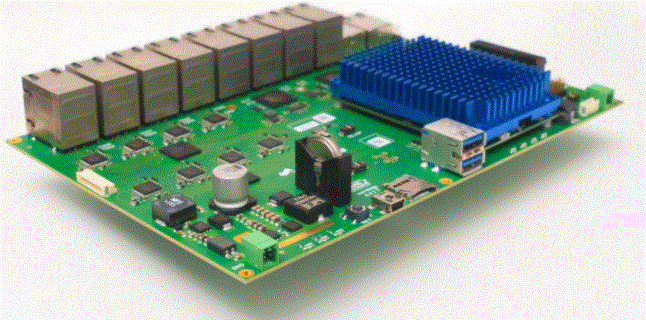

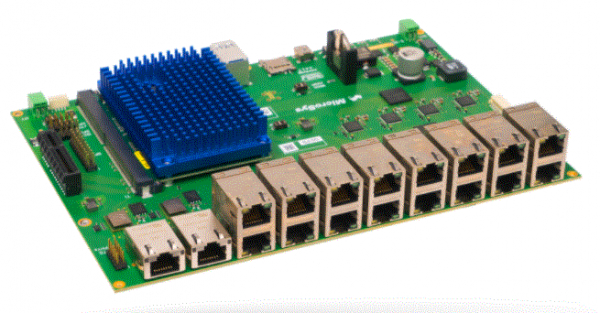

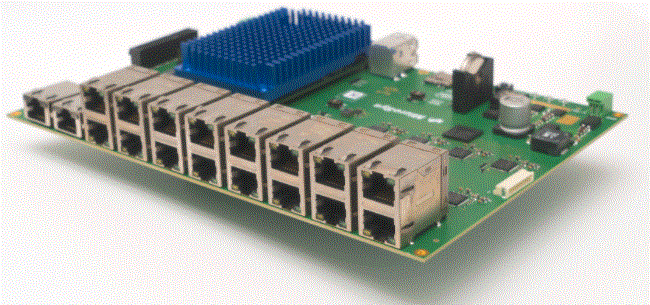

POC-SBC_LS1046A_TSN(LS1046A搭載TSN対応シングルボードコンピュータ）
NXP QorIQ ™ LS1046A搭載TNS対応シングルボードコンピュータです。

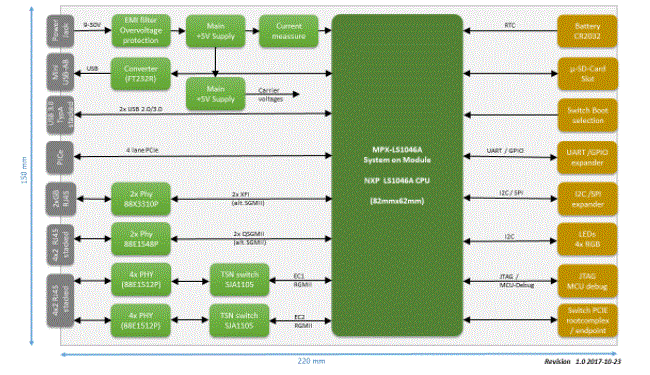

産業用アプリケーションにおける増加コミュニカ-ションの需要に対処するためのシステムファミリの一部です。そのために、キャリアはTime Sensitive Net-working Standard（TSN）のサポートを提供し、高性能ネットワークインフラストラクチャを保持します。イーサネット経由での信頼性の高いリアルタイム通信のために、例えば1x10ギガビットおよび最大4x1ギガビットイーサネットポート、1x PCIe x4ポート、8x 1GビットTSNコネクタ（2スイッチで駆動）を統合しています。
仕 様
〈プロセッサ〉・ NXP QorIQ LS1046A
・ 4 ｘARM ®Cortex® 1.6GHzの最大でA72の64ビット・コア
〈システムメモリ〉
・ 最大8GB 64ビット半田付けECC DDR4 RAM（2100MT / s）
〈フラッシュ〉
・ 最大2GBのSLC NANDフラッシュ（ハンダ付け）
〈SPIフラッシュ〉
・ 最大64MBのQuadSPIフラッシュ
〈イーサネット〉
・ 1x 10ギガビットイーサネット、2xスイッチから派生した8x 1ギガビットTSN、最大6x 1GBitイーサネット（設定可能）
〈USB〉
・ 1x USB 3.0 / 2.0
〈その他のI / Oインタフェース〉
・ 1X PCIe x4 / x1,2x JTAG：JTAG1〜MPXモジュール（1,8V）、キャリア上のコンポーネントへのJTAG2インターフェイス、3.3Vレベル、1x miniUSB〜UART（デバッグ）
・ 拡張コネクタJP1（8ピンヘッダ）：I2C2（バッファ付き、 SPI-SC3＃（バッファリングされていない3.3Vレベル）のSPI
・ 拡張コネクタJP2（20ピンヘッダ）：3x UART2（ハンドシェイクなし）または1x UART1（ハンドシェイク）
〈フラッシュカード〉
・ 1x miniSDカードスロット（ブートオプション）
〈電源電圧〉
・ シングル+9〜+ 36V電源入力
〈電池〉
・ 1x CR2032バッテリー（RTC用）
〈ソフトウェアサポート〉
・ Linux
・ Microware OS-9
・ その他のリクエスト
フォームファクタ 220mm×150mm
