POC-COM-CycloneV-2E

ご注文・お見積り

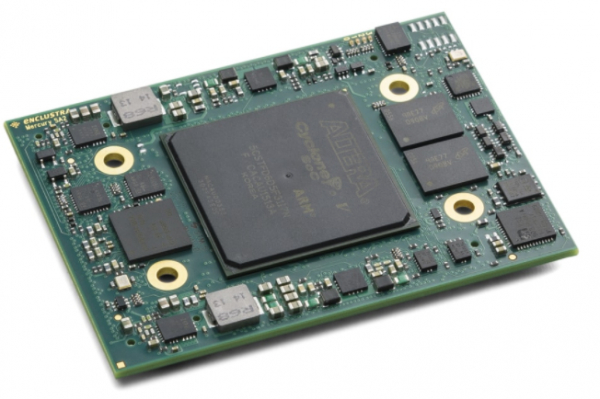

モジュールは、高速DDR3L SDRAM、USB 3.0コントローラおよびPHY、USB 2.0 PHY、PCIe Gen1 / Gen2×4、ギガビット・イーサネットおよびデュアル・バス・インタフェースを備えたアルテラのCycloneV（ARMプロセッサ）ベースのSoC（Systemon-Chip）ファスト・イーサネット・インターフェース、マルチギガビット・トランシーバ、高速LVDS I / Oを備えており、工業用温度範囲で利用可能で、完全で強力な組み込み処理システムを構成します。

工業用温度範囲で使用可能で、完全で強力な組み込み処理システムを形成します。
カスタムSoCハードウェアを構築するのとは対照的に、このモジュールを使用することで、システム設計が大幅に簡素化され、製品の開発期間が短縮され、開発作業が短縮されます。

仕　様
Option Products

仕　様

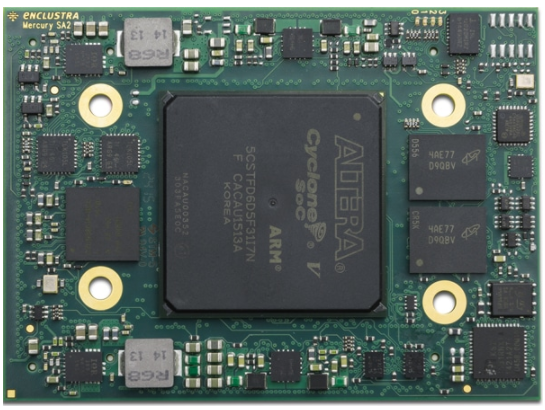

・　アルテラCyclone V SOC（5CSTFD6D5F31I7N）
・　ARMデュアルコアCortex A9
・　アルテラのCyclone V 28nm FPGAファブリック
・　最大3.3 Vの294ユーザーI / O
・　18個のARM周辺I / O（SPI、SDIO、CAN、I2C、UART）
・　202 FPGA I / O（シングルエンドまたは差動）
・　USB 3.0と共有される32個のFPGA I / O（シングルエンドまたは差動）
・　42個のMGT信号（クロックおよびデータ）
・　9個のMGT @ 6.144 Gbit / secおよび3個のリファレンス入力クロック差動ペア
・　PCIe Gen2×4（アルテラPCIe強化IPブロック）
・　2 GB DDR3L SDRAM
・　64 MBの4倍速SPIフラッシュ
・　ギガビットイーサネット
・　デュアルファストイーサネット
・　サイプレスEZ-USB FX3 USB 3.0デバイスコントローラ
・　USB 2.0ホスト/デバイス
・　リアルタイムクロック
・　CAN、UART、SPI、I2C、SDIO
