POC-Zynq70xx-E

ご注文・お見積り

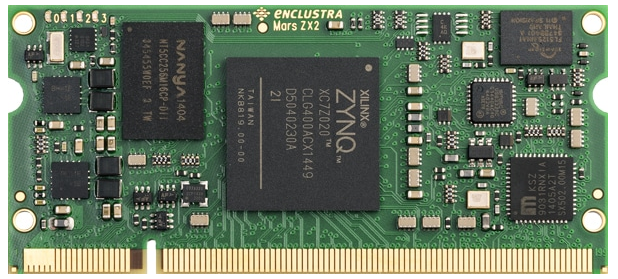

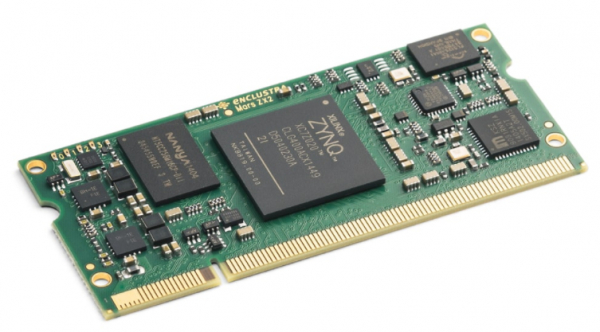

ザイリンクス社製Zynq®-7010/7020オールプログラマブルSoC（System-onChip）搭載FPGA SoCモジュールは、高速DDR3L SDRAM、クワッドSPIフラッシュ、ギガビットイーサネットPHY、USB 2.0 On-The-Go PHY、およびリアルタイム完全かつ強力な組み込み処理システムを構成します。

SO-DIMMフォームファクタにより、省スペースのハードウェア設計、およびモジュールのターゲットアプリケーションへの迅速かつ簡単な統合が可能になります。
カスタムSoCハードウェアを構築するのとは対照的に、モジュールを使用することで、開発労力を大幅に削減し、リスクを再設計し、組み込みシステムの市場投入までの時間を短縮します。ベースボードとともに、モジュールにより、ユーザーはシステムプロトタイプを素早く構築し、アプリケーション開発から始めることができます

仕　様

〈特　徴〉
・　ザイリンクス社Zynq-7010/7020すべてのプログラマブルSoC、CLG400パッケージ
・　CoreSight™およびNEON™拡張機能を備えたデュアルARM®Cortex™-A9 MPCore™
・　ザイリンクスArtix-7 28 nm FPGAファブリック
・　最大3.3 Vの108のユーザーI/O
・　FPGA I / Oと共有される12個のARM周辺I / O（SPI、SDIO、CAN、I2C、UART）
・　96個のFPGA I/O（シングルエンド、差動またはアナログ）
・　512 MB DDR3L SDRAM
・　64 MBの4倍速SPIフラッシュ
・　ギガビットイーサネット
・　USB 2.0 On-The-Go（OTG）
・　リアルタイムクロック

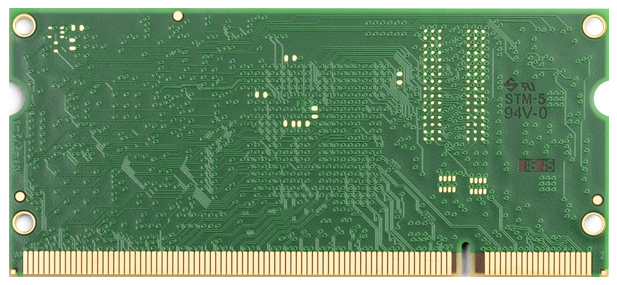

・　SO-DIMMフォームファクタ（30×67.6 mm、200ピン）
・　このモジュールは、単一の3.3 V電源電圧を使用して動作可能

ツール

・　ザイリンクス・ツールのサポート
モジュールに搭載されたSoCデバイスは、Vivado HL WebPACKによってサポートされています。

・　Linuxビルド環境
Build Environment を使用すると、モジュール上のLinuxをすばやくセットアップして実行することができます。これにより、ユーザーは目的のターゲットを選択し、ビットストリームやプリローダーなどの必要なバイナリをすべてダウンロードできます。 U-Boot、Linux、BusyBoxベースのルートファイルシステムなど、必要なすべてのソフトウェアをダウンロードしてコンパイルします。
ビルド環境には、自動ビルドフローを容易にするグラフィカルユーザーインターフェイス（GUI）とコマンドラインインターフェイス（CLI）があります。
