仕　様

〈特　徴〉
・　ザイリンクス社製Spartan-6 LXT FPGA
・　2 GTPギガビットトランシーバ（3.125 Gb / s）
・　最大256 MB DDR2-800 SDRAM
・　最大16 MBのクワッドSPIフラッシュ
・　ギガビットイーサネットPHY
・　リアルタイムクロック
・　50MHz発振器
・　96ユーザーI / O
・　3.3V単一電源
・　1.2V / 1.8V / 2.5V / 3.3V I / O

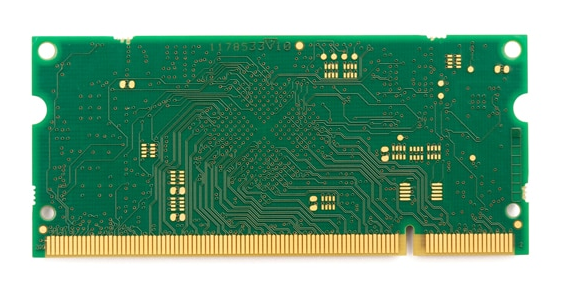

・　SO-DIMMフォームファクタ：200ピン、30 x 68 mm

〈概　要〉

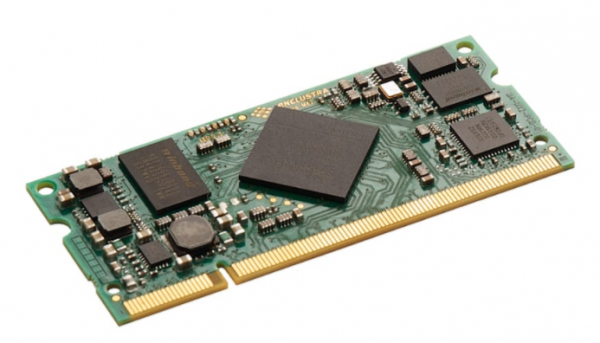

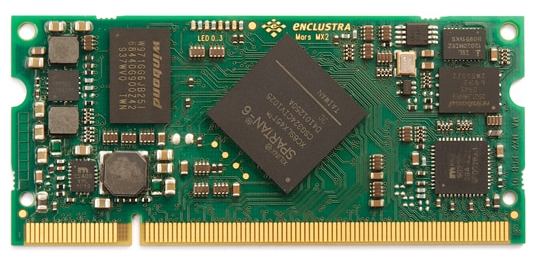

ザイリンクス社製Spartan-6LXT FPGAデバイス搭載 FPGAモジュールのI / OピンはMarsモジュールコネクタに接続されており、Mモジュールコネクタで96個のユーザI / Oを使用できます。また、GTPトランシーバの2つはモジュールコネクタで利用できます。
メモリサブシステムは、標準構成の16 MBクワッドSPIフラッシュと128 MB DDR2-800 SDRAMで構築されています。
FPGAは、SPIフラッシュ、外部マイクロコントローラ、またはMarsモジュールコネクタに接続されたJTAGインタフェースを介してビットストリームを構成します。

このモジュールには、ギガビットイーサネットPHYも装備されており、通信アプリケーションに最適です。SOPCアプリケーション用のI2Cバスにはリアルタイムクロックと電圧/電力監視機能があります。
クロック生成は50MHzの水晶発振器で行います。
モジュールの内部電源電圧（1.2V、1.8V）は、単一の3.3V電源入力から生成されます。
