Libera

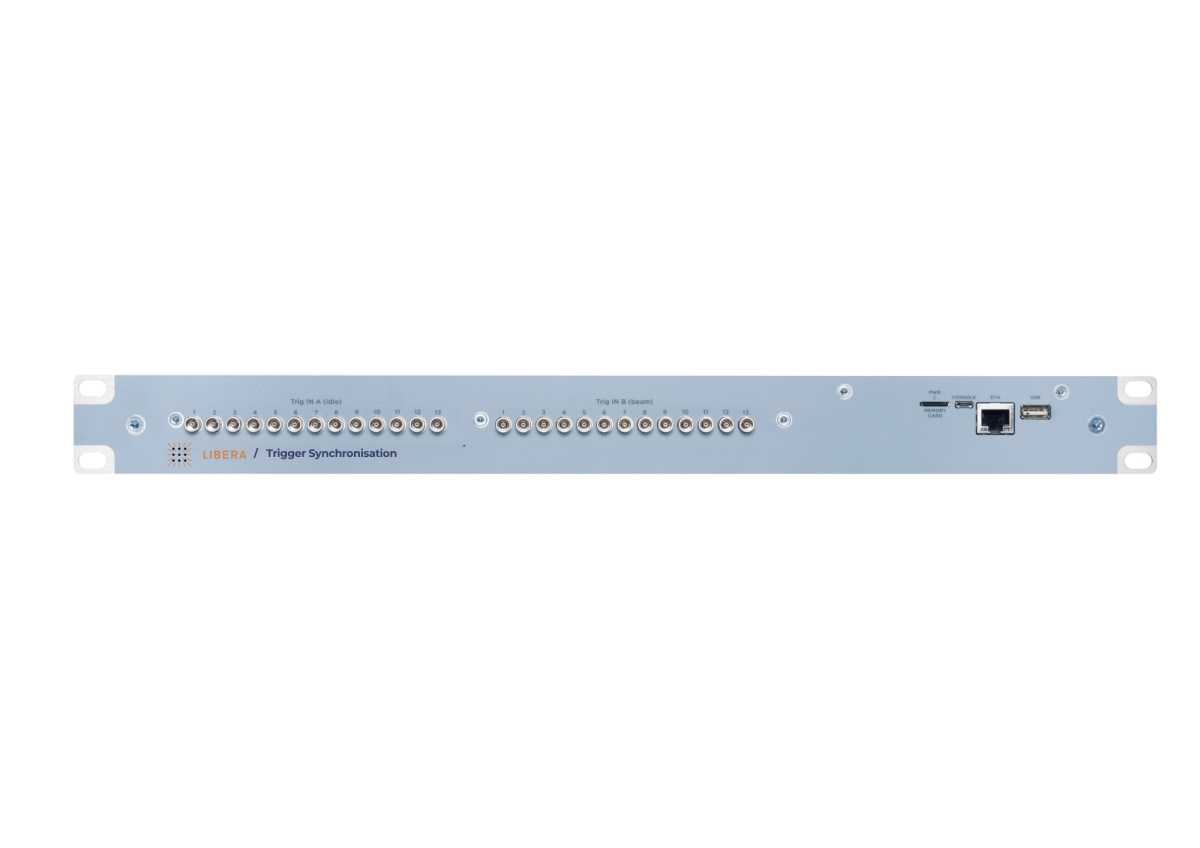

Libera TSU

Libera TSU（Trigger Synchronization Unit）の目的は、マスター発振器（MO）リファレンスを使用して、LLRFシステムによって制御される複数のRFステーション間でトリガー信号を同期させることです。また、出力信号のタイミングを精密に制御しながら、柔軟性を確保する機能も持っています。これにより、粒子加速器システム全体の信頼性と精度が向上します。

Libera

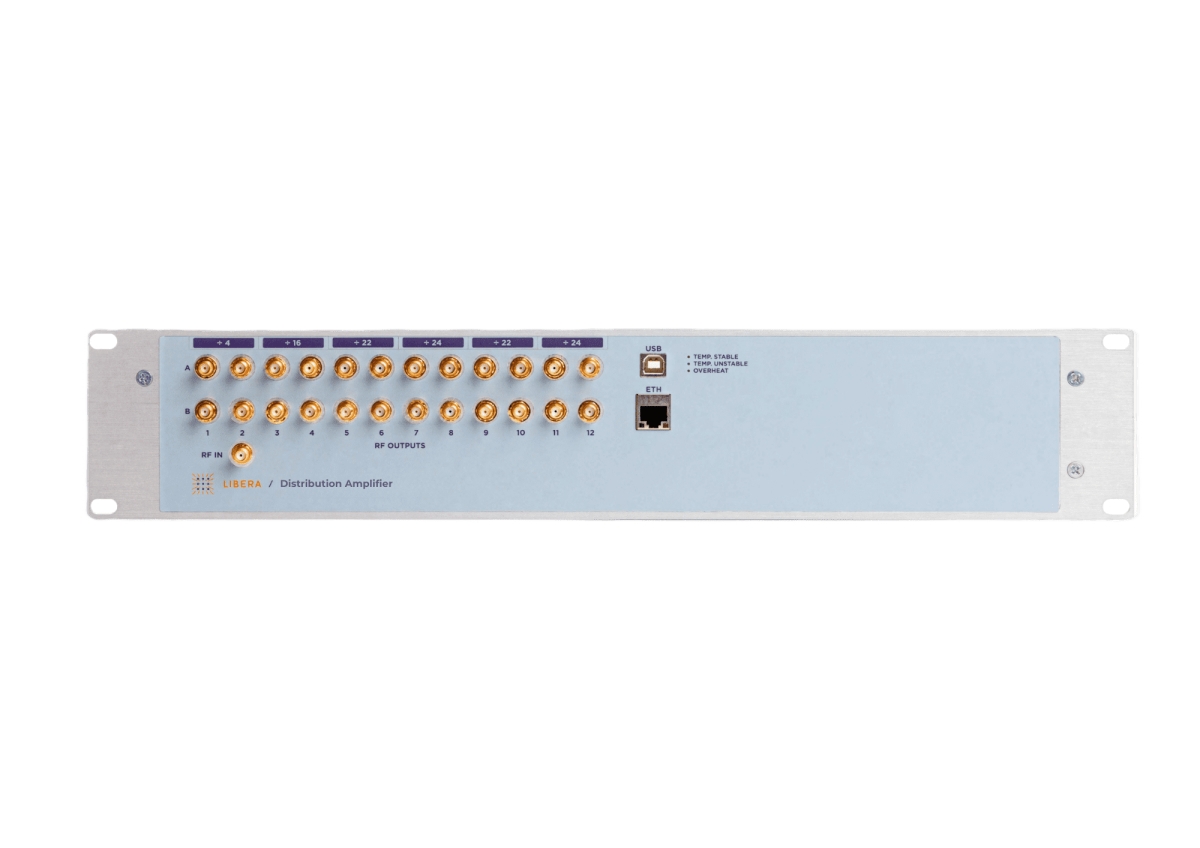

Libera Distribution Amplifier

Libera Distribution Amplifierは、RF信号を高精度に分配し、最大24のRF出力を提供する装置です。温度安定化により長期的な安定性を確保し、ジッタを最小限に抑えます。周波数範囲は50 MHzから3120 MHzまで対応しています

Libera

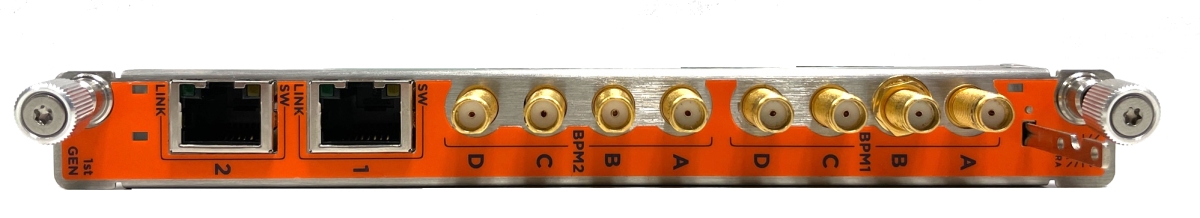

Libera 2BPMRTM

Libera 2BPMRTMは、MTCA.4 RTMモジュールで、2つのビーム位置モニターからの信号を処理・デジタル化します。8つの入力チャネルを備え、フィルタリングや増幅のカスタマイズが可能で、125 MHzの16ビットA/Dコンバータを使用しています

Libera

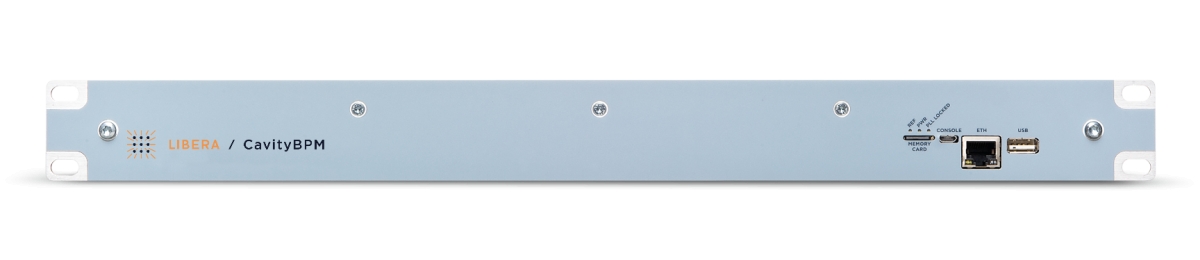

Libera Cavity BPM

Libera Cavity BPMは、キャビティ型ビーム位置モニター用に設計された読み取りシステムで、特にFELアンジュレータや相互作用点での高精度な位置測定に最適です。サブミクロン単位の精度で、SバンドおよびCバンドのキャビティ信号を処理し、単一バンチの測定が可能です

Libera

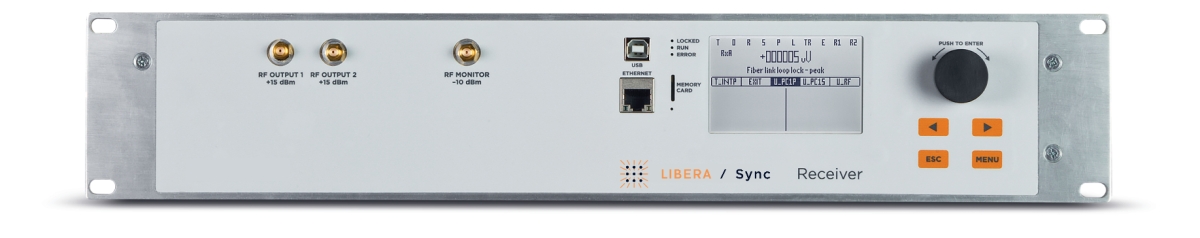

Libera Sync

Libera Syncは、フェムト秒レベルのジッタクロック信号を用いて、機器間や加速器のサブシステム間の同期を実現するシステムです。低位相ドリフトでの長距離リンクを提供し、全体の性能に大きく影響します。2U 19インチの高信頼性フォームファクタを採用し、一度調整すれば安定した同期を維持します

Libera

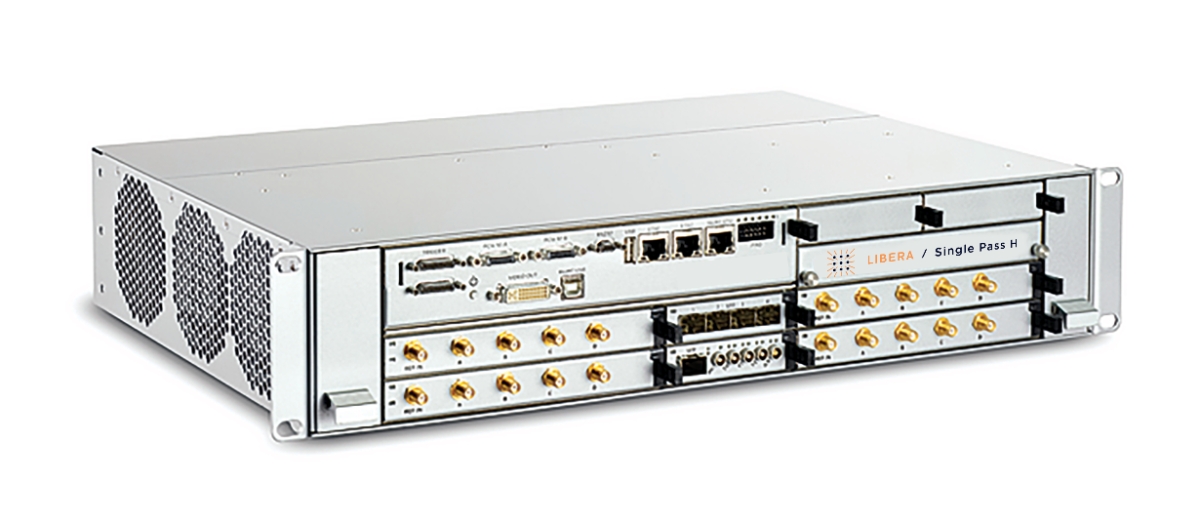

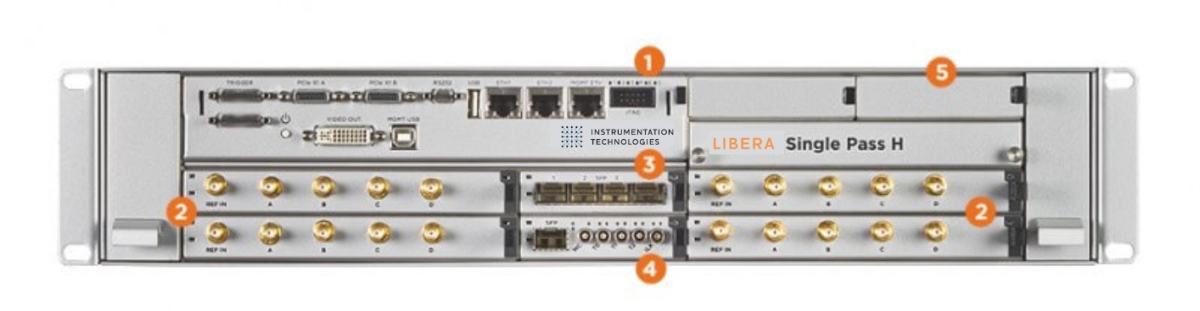

Libera Single Pass H

Libera Single Pass Hは、直線加速器で重粒子ビーム信号を処理するために最適化されたシステムです。アナログおよびデジタル信号処理により、ビームの位相と位置情報を抽出します。最大20の入力チャネルを持ち、リアルタイムデータ処理とフィードバックに対応。PCIeを基盤としたアーキテクチャで、低レイテンシの制御アルゴリズムを実行可能です

Libera

Libera Single Pass E

Libera Single Pass Eは、ビーム位置検出器からの非常に短い信号を処理し、バンチ位置を高精度で測定します。リアルタイムのアナログおよびデジタル信号処理を行い、シングルバンチ、CW（連続波）、バンチトレインなどのモードに対応します。最大16入力チャネル（4チャネル×4モジュール）で、16ビットのADCを使用します。
